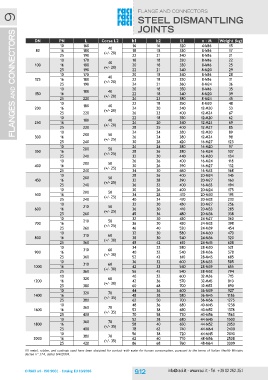

flanges and cOnnectOrs 9 FlaNge aND CONNeCtORs

steel disMantling
JOints

DN PN L Corsa L2 b1 b2 L1 n - M Weight (kg)

10 160 40 16 16 320 4-M16 15
16 180 (+/- 20) 18
80 25 190 22 18 330 8-M16 17

21 340 8-M16 21

10 170 40 18 18 320 8-M16 22
16 180 (+/- 20) 20
100 25 190 22 18 330 8-M16 25

21 340 8-M20 29

10 170 40 20 18 340 8-M16 28
16 180 (+/- 20) 22
125 25 190 24 18 330 8-M16 31

21 360 8-M24 36

10 180 40 20 18 350 8-M16 35
16 220 (+/- 20) 22
150 25 24 18 340 8-M20 39

23 380 8-M24 45

10 180 40 22 18 350 8-M20 48
16 220 (+/- 20) 24
200 25 26 20 340 12-M20 53

23 400 12-M24 67

10 180 40 22 18 350 12-M20 62
16 220 (+/- 20) 24
250 25 28 20 340 12-M24 69

25 400 12-M27 85

10 200 50 24 24 380 12-M20 89
16 240 (+/- 25) 26
300 25 30 24 380 12-M24 98

28 420 16-M27 123

10 200 50 24 24 380 16-M20 97
16 240 (+/- 25) 28
350 25 32 26 380 16-M24 107

30 440 16-M30 134

400 10 200 50 26 26 400 16-M24 118
16 240 (+/- 25) 30 26 390 16-M27 132
25 34 30 460 16-M33 168

450 10 200 50 28 26 400 20-M24 145
16 240 (+/- 25) 32 28 390 20-M27 160
25 36 32 400 16-M33 194

500 10 200 50 30 26 400 20-M24 175
16 240 (+/- 25) 34 28 410 20-M30 193
25 40 34 470 20-M33 233

600 10 210 50 32 30 430 20-M27 256
16 260 (+/- 25) 36 30 410 20-M33 285
25 45 36 480 20-M36 338

700 10 210 50 32 30 430 24-M27 360
16 260 (+/- 25) 36 30 420 24-M33 398
25 46 40 520 24-M39 454

800 10 310 60 32 30 580 24-M30 470
16 360 (+/- 30) 38 30 540 24-M36 520
25 48 42 610 24-M45 608

900 10 310 60 34 32 580 28-M30 521
16 360 (+/- 30) 40 32 540 28-M36 578
25 52 43 610 28-M45 685

1000 10 310 60 36 32 600 28-M33 585
16 360 (+/- 30) 42 33 540 28-M39 655
25 56 45 540 28-M52 794

1200 10 320 60 40 32 600 32-M36 715
16 380 (+/- 30) 42
25 60 36 570 32-M45 810
48 700 32-M52 890

10 320 70 44 36 600 36-M39 927
16 380 (+/- 35) 48
1400 25 62 38 580 36-M45 1186

50 700 36-M56 1275

10 360 70 48 36 680 40-M45 1238
16 400 (+/- 35) 52
1600 25 70 38 650 40-M52 1378

58 730 40-M56 1563

10 360 70 52 38 680 44-M45 1500
16 400 (+/- 35) 58
1800 25 78 40 650 44-M52 2050

62 740 44-M64 2400

2000 10 380 70 56 38 720 44-M45 2010
16 420 (+/- 35) 62
25 86 40 710 48-M56 2508
68 760 48-M64 3009

All metal, rubber, and coatings used have been designed for contact with water for human consumption, pursuant to the terms of Italian Health Ministry
decree n° 174, dated 6/4/2004.
