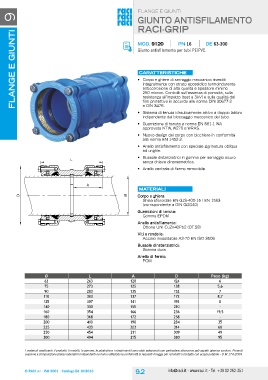

flange e giUnti 9 FlanGe e GiUnTi

giUnto antisfilamento
raci-griP

moD. 9120 Pn 16 De 63-300

Giunto antisfilamento per tubi PE/PVC.

caratteristiche

• corpo e ghiere di serraggio meccanico rivestiti
integralmente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo
250 micron. controlli sull’assenza di porosità, sulla
resistenza all’impatto (test a 3kV) e sulla qualità del
film protettivo in accordo alle norme Din 30677-2
e Din 3476.

• sistema di tenuta idraulicamente attivo a doppio labbro
indipendente dal bloccaggio meccanico del tubo.

• Guarnizione di tenuta a norma en 681-1 Wa
approvata KTW, W270 e Wras.

• nuovo design del corpo con bicchiere in conformità
alla norma en 1452-2.

• anello antisfilamento con speciale zigrinatura obliqua
ad unghie.

L • Bussole distanziatrici in gomma per serraggio sicuro
senza chiave dinamometrica.

• anello centrale di fermo removibile.

D A Ø
materiali

corpo e ghiera:
Ghisa sferoidale en-GJs-400-15 / en 1563
(corrispondente a Din GGG40)

guarnizioni di tenuta:
Gomma ePDM

anello antisfilamento:
Ottone Uni cuZn40Pb2 (OT.58)

Viti e rondelle:
acciaio inossidabile a2-70 en isO 3506

Bussole dinstanziatrici:
Gomma dura

anello di fermo:
POM

Ø L A D Peso (kg)

63 263 120 124 6

75 273 125 138 5,6

90 283 135 152 7

110 303 137 172 8,7

125 307 141 193 8

140 330 155 210 -

160 354 166 236 19,5

180 368 172 258 -

200 410 190 284 35

225 433 203 314 60

250 454 211 309 49

300 494 215 380 95

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
