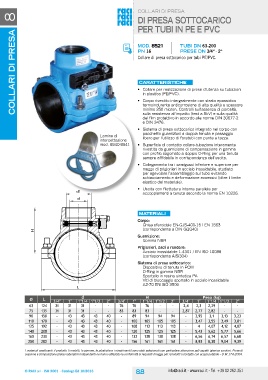

P. 78

collari Di Presa 8 cOllari Di Presa

Di Presa sottocarico
Per tUBi in Pe e PVc

moD. 8521 tUBi Dn 63-200
Pn 16 Prese Dn 3/4“ - 2“

Collare di presa sottocarico per tubi PE/PVC.

caratteristiche

• collare per realizzazione di prese d’utenza su tubazioni
in plastica (Pe/PVc).

• corpo rivestito intergralmente con strato epossidico
termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron. controlli sull’assenza di porosità,
sulla resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme Din 30677-2
e Din 3476.

lamine di • sistema di presa sottocarico integrato nel corpo con
intercettazione pacchetto guarnizioni a doppia tenuta e passaggio
mod. 8940-8941 libero per l’utilizzo di foratubi con punte a tazza.

• superficie di contatto collare-tubazione interamente
rivestita da guarnizione di compensazione in gomma
con profilo sagomato a doppio O-ring per una tenuta
sempre affidabile in corrispondenza dell’uscita.

• collegamento tra i semigusci inferiore e superiore per
mezzo di prigionieri in acciaio inossidabile, studiato
per agevolare l’assemblaggio sul tubo evitando
schiacciamento e deformazione eccessivi (oltre il limite
elastico del materiale).

d1 • Uscita con filettatura interna parallela per
accoppiamenti a tenuta secondo la norma en 10226.

H materiali

corpo:
Ghisa sferoidale en-GJs-400-15 / en 1563
(corrispondente a Din GGG40)

guarnizione:
Gomma nBr

Prigionieri, dadi e rondelle:
acciaio inossidabile 1.4301 / en isO 10088
(corrispondente aisi304)

sistema di presa sottocarico:
Dispositivo di tenuta in POM
O-ring in gomma nBr
sportello in resina sintetica Pa
Viti di bloccaggio sportello in acciaio inossidabile

L a2-70 en isO 3506

Ø L 3/4" d 3/4" H 3/4" Peso (kg)
1" 1"1/4 1"1/2 2" 1" 1"1/4 1"1/2 2" 1" 1"1/4 1"1/2 2"
63 124 31 31 31 - - 76 76 76 - - 2,4 2,3 2,29 - -

75 135 31 31 31 - - 83 83 83 - - 2,87 2,77 2,82 - -

90 150 - 43 43 43 40 - 89 94 94 94 - 2,95 3,1 3,13 3,23

110 170 - 43 43 43 40 - 100 105 105 105 - 3,47 3,55 3,49 3,81

125 192 - 43 43 43 40 - 108 113 113 113 - 4 4,07 4,12 4,07

140 208 - 43 43 43 40 - 120 125 125 125 - 5,43 5,62 5,77 5,66

160 230 - 43 43 43 40 - 133 138 138 138 - 6,56 6,74 6,57 6,68

200 282 - 43 43 43 40 - 156 161 161 161 - 8,93 8,38 9,04 9,39

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
