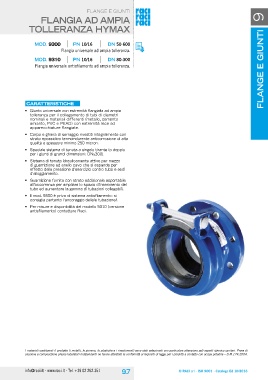

Page 85 - RACI

P. 85

FlanGe e GiUnTi flange e giUnti 9

flangia aD amPia
tolleranza hymaX

moD. 9300 Pn 10/16 Dn 50-600

Flangia universale ad ampia tolleranza.

moD. 9310 Pn 10/16 Dn 80-300

Flangia universale antisfilamento ad ampia tolleranza.

caratteristiche

• Giunto universale con estremità flangiata ad ampia
tolleranza per il collegamento di tubi di diametri
nominali e materiali differenti (metallo, cemento
amianto, PVc e PeaD) con estremità lisce ad
apparecchiature flangiate.

• corpo e ghiera di serraggio rivestiti integralmente con
strato epossidico termoindurente anticorrosione di alta
qualità e spessore minimo 250 micron.

• speciale sistema di tenuta a singolo tirante (o doppio
per i giunti di grandi dimensioni: Dn≥300).

• sistema di tenuta idraulicamente attivo per mezzo
di guarnizione ad anello cavo che si espande per
effetto della pressione d’esercizio contro tubo e sedi
d’alloggiamento.

• Guarnizione fornita con strato addizionale asportabile
all’occorrenza per ampliare lo spazio d’inserimento del
tubo ed aumentare la gamma di tubazioni collegabili.

• il mod. 9300 è privo di sistema antisfilamento: si
consiglia pertanto l’ancoraggio della/e tubazione/i.

• Per misure e disponibilità del modello 9310 (versione
antisfilamento) contattare raci.

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
