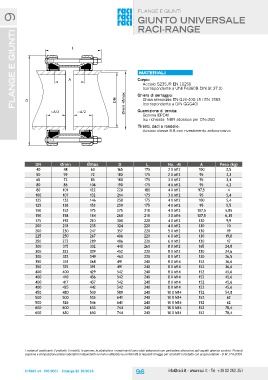

flange e giUnti 9L FlanGe e GiUnTi
DA
DN giUnto UniVersale
Ømin -Ømax raci-range
~A/2 ~A/2
materiali
corpo:

acciaio s235Jr en 10250
(corrispondente a Uni Fe360B Din st 37.2)
ghiera di serraggio:
Ghisa sferoidale en-GJs-400-15 / en 1563
(corrispondente a Din GGG40)
guarnizione di tenuta:
Gomma ePDM
(su richiesta: nBr atossica per Dn<350
tiranti, dadi e rondelle:
acciaio classe 8.8 con rivestimento anticorrosivo

DN Ømin Ømax D L No. -M A Peso (kg)

40 48 60 165 175 2 X M12 100 2,5

50 59 72 180 175 2 X M12 95 3,3

65 72 85 180 175 3 X M12 95 3,4

80 86 106 190 175 4 X M12 95 4,2

80 101 122 220 180 4 X M12 97,5 4

100 107 132 214 175 3 X M12 95 5,4

125 132 146 250 175 4 X M12 100 5,4

125 138 153 250 175 4 X M12 95 5,5

150 152 175 275 210 4 X M12 107,5 5,85

150 158 184 260 210 3 X M16 107,5 6,35

175 192 210 300 220 4 X M12 130 9,9

200 218 235 324 220 4 X M12 130 10

200 230 247 357 220 5 X M12 130 19

225 250 267 406 220 6 X M12 130 19,8

250 272 289 406 220 6 X M12 130 17

300 315 332 440 260 8 X M12 165 24,8

300 322 339 452 220 8 X M12 130 24,6

300 332 349 463 220 8 X M12 130 26,5

350 351 368 491 240 8 X M14 152 36,6

350 374 391 491 240 8 X M14 152 36,6

400 400 429 542 240 8 X M14 152 45,6

400 410 436 542 240 8 X M14 152 45,6

400 417 437 542 240 8 X M14 152 45,6

400 425 442 542 240 8 X M14 152 45,6

450 480 500 589 240 10 X M14 152 54,8

500 500 535 641 240 10 X M14 152 62

500 526 546 641 240 10 X M14 152 62

600 600 635 744 240 10 X M14 152 78,4

600 630 650 744 240 10 X M14 152 78,4

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
