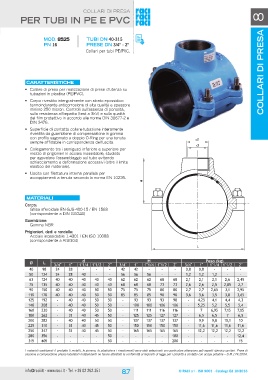

collari di presa H

per tubi in PE e PVC collari di presa 8

MOD. 8525 tubi DN 40-315
PN 16 prese DN 3/4“ - 2“
Collari per tubi PE/PVC.

Caratteristiche d1
d
• Collare di presa per realizzazione di prese d’utenza su
tubazioni in plastica (PE/PVC).

• Corpo rivestito intergralmente con strato epossidico
termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron. Controlli sull’assenza di porosità,
sulla resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme DIN 30677-2 e
DIN 3476.

• Superficie di contatto collare-tubazione interamente
rivestita da guarnizione di compensazione in gomma
con profilo sagomato a doppio O-Ring per una tenuta
sempre affidabile in corrispondenza dell’uscita.

• Collegamento tra i semigusci inferiore e superiore per
mezzo di prigionieri in acciaio inossidabile, studiato
per agevolare l’assemblaggio sul tubo evitando
schiacciamento e deformazione eccessivi (oltre il limite
elastico del materiale).

• Uscita con filettatura interna parallela per
accoppiamenti a tenuta secondo la norma EN 10226.

Materiali

Corpo:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)

Guarnizione:
Gomma NBR

Prigionieri, dadi e rondelle:
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente a AISI304)

L

Ø L 3/4" d 3/4" H 3/4" Peso (kg)
1" 1"1/4 1"1/2 2" 1" 1"1/4 1"1/2 2" 1" 1"1/4 1"1/2 2"
40 98 24 28 - - - 42 42 - - - 0,8 0,8 - - -

50 124 24 28 40 - - 56 56 56 - - 1,2 1,2 1,2 - -

63 124 40 40 40 40 40 62 62 62 68 68 2,1 2,1 2,1 2,6 2,45

75 135 40 40 40 40 40 68 68 68 73 73 2,6 2,6 2,5 2,85 2,7

90 150 40 40 40 50 50 75 75 75 80 80 2,7 2,7 2,65 3,1 2,95

110 170 40 40 40 50 50 85 85 85 90 90 3,6 3,6 3,5 3,8 3,65

125 192 - 40 40 50 50 - 93 93 93 98 - 4,25 4,1 4,4 4,3

140 208 - 40 40 50 50 - 100 100 106 106 - 5,25 5,2 5,5 5,4

160 230 - 40 40 50 50 - 111 111 116 116 - 7 6,95 7,15 7,05

180 262 - 31 40 45 50 - 125 125 127 127 - 6,5 6,5 7 6,5

200 282 - 40 40 50 50 - 137 137 137 137 - 9,9 9,8 10,1 10

225 310 - 31 40 45 50 - 150 150 150 150 - 11,6 11,6 11,6 11,6

250 347 - 31 40 45 50 - 165 165 165 165 - 12,2 12,2 12,2 12,2

280 356 - - - - 50 - - - - 180 - - - - 12,4

315 405 - - - - 50 - - - - 200 - - - - 15

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
