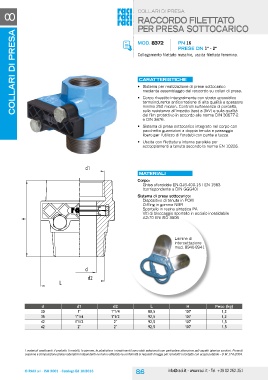

collari Di Presa 8 cOllari Di Presa

raccorDo filettato
Per Presa sottocarico

moD. 8372 Pn 16
Prese Dn 1“ - 2“

Collegamento filettato maschio, uscita filettata femmina.

H d1 caratteristiche
• sistema per realizzazione di prese sottocarico
d
L d2 mediante assemblaggio del raccordo su collari di presa.
• corpo rivestito intergralmente con strato epossidico

termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron. controlli sull’assenza di porosità,
sulla resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme Din 30677-2
e Din 3476.
• sistema di presa sottocarico integrato nel corpo con
pacchetto guarnizioni a doppia tenuta e passaggio
libero per l’utilizzo di foratubi con punte a tazza.
• Uscita con filettatura interna parallela per
accoppiamenti a tenuta secondo la norma en 10226.

materiali
corpo:

Ghisa sferoidale en-GJs-400-15 / en 1563
(corrispondente a Din GGG40)
sistema di presa sottocarico:
Dispositivo di tenuta in POM
O-ring in gomma nBr
sportello in resina sintetica Pa
Viti di bloccaggio sportello in acciaio inossidabile
a2-70 en isO 3506

lamine di
intercettazione
mod. 8940-8941

d d1 d2 L H Peso (kg)

30 1" 1"1/4 80,5 107 1,2

35 1"1/4 1"1/2 92,5 107 1,2

42 1"1/2 2" 92,5 107 1,5

42 2" 2" 92,5 107 1,5

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
