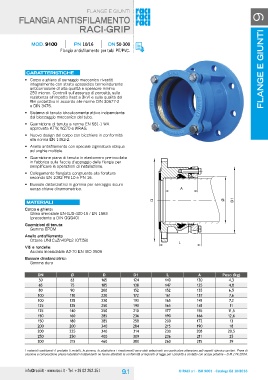

FlanGe e GiUnTi flange e giUnti 9
flangia antisfilamento
raci-griP
moD. 9100 Pn 10/16 Dn 50-300
Flangia antisfilamento per tubi PE/PVC.
caratteristiche A
• corpo e ghiera di serraggio meccanico rivestiti
integralmente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo
250 micron. controlli sull’assenza di porosità, sulla
resistenza all’impatto (test a 3kV) e sulla qualità del
film protettivo in accordo alle norme Din 30677-2
e Din 3476.
• sistema di tenuta idraulicamente attivo indipendente
dal bloccaggio meccanico del tubo.
• Guarnizione di tenuta a norma en 681-1 Wa
approvata KTW, W270 e Wras.
• nuovo design del corpo con bicchiere in conformità
alla norma en 1452-2.
• anello antisfilamento con speciale zigrinatura obliqua
ad unghie multiple.
• Guarnizione piana di tenuta in elastomero pre-incollata
in fabbrica sulla faccia d’appoggio della flangia per
semplificare le operazioni di installazione.
• collegamento flangiato congruente alla foratura
secondo en 1092 Pn 10 e Pn 16.
• Bussole distanziatrici in gomma per serraggio sicuro
senza chiave dinamometrica.
materiali D
Ø
corpo e ghiera: D1
Ghisa sferoidale en-GJs-400-15 / en 1563
(precedente a Din GGG40) L
guarnizioni di tenuta:
Gomma ePDM
anello antisfilamento
Ottone Uni cuZn40Pb2 (OT.58)
Viti e rondelle:
acciaio inossidabile a2-70 en isO 3506
Bussole dinstanziatrici:
Gomma dura
DN Ø D D1 L A Peso (kg)
50 63 165 124 140 120 4,3
65 75 185 138 147 125 4,8
80 90 200 152 152 135 6,5
100 110 220 172 161 137 7,6
100 125 220 193 165 141 7,2
125 125 250 193 165 141 11
125 140 250 210 177 155 11,5
150 160 285 236 190 166 12,6
150 180 285 258 200 172 13
200 200 340 284 215 190 18
200 225 340 314 230 203 20,5
250 250 400 309 236 211 25
300 315 460 380 260 215 39
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
