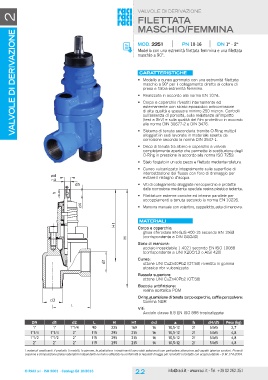

valvole di derivazione 2 valvole di derivazione

filettata
maschio/femmina

MOD. 2251 PN 10-16 DN 1“ - 2“

Modello con una estremità filettata femmina e una filettata
maschio a 90°.

ød CARATTERISTICHE
a
d5 • Modello a cuneo gommato con una estremità filettata
maschio a 90° per il collegamento diretto al collare di
h presa e l’altra estremità femmina.

d4 • Realizzata in accordo alla norma EN 1074.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico anticorrosione
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione degli
O-Ring in pressione in accordo alla norma ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Cuneo vulcanizzato integralmente sulla superficie di
intercettazione del flusso con foro di drenaggio per
evitare il ristagno d’acqua.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di manovra.

H1 materialI
H
Corpo e coperchio:
d1 ghisa sferoidale en-gjs-400-15 secondo EN 1563
(corrispondente a din ggg40)
d2
Stelo di manovra:
L acciaio inossidabile 1.4021 secondo EN ISO 10088
(corrispondente a uni X20Cr13 o aisi 420)

Cuneo:
ottone uni CuZn40Pb2 (ot.58) rivestito in gomma
atossica nbr vulcanizzata

Bussola superiore:
ottone uni CuZn40Pb2 (ot.58)

Boccola antifirizione:
resina acetalica POM

O-ring, guarnizione di tenuta corpo-coperchio, cuffia parapolvere:
Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

DN d1 d2 L H H1 Ø d a h d4/d5 Peso (kg)
1" 1" 1"1/4 90 225 169 16 10,5-12 21 5/M5 2,7

1"1/4 1"1/4 2" 115 295 215 16 10,5-12 21 5/M5 4,8

1"1/2 1"1/2 2" 115 295 215 16 10,5-12 21 5/M5 4,8

2" 2" 2" 115 295 215 16 10,5-12 21 5/M5 4,8

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
