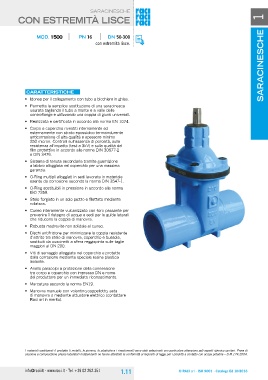

Page 15 - RACI

saracinesche saracinesche 1

con estremità lisce

moD. 1500 Pn 16 Dn 50-300

con estremità lisce.

caratteristiche

• idonea per il collegamento con tubo a bicchiere in ghisa.

• Permette la semplice sostituzione di una saracinesca
usurata tagliando il tubo a monte e a valle delle
controflange e utilizzando una coppia di giunti universali.

• realizzata e certificata in accordo alla norma en 1074.

• corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo
250 micron. controlli sull’assenza di porosità, sulla
resistenza all’impatto (test a 3kV) e sulla qualità del
film protettivo in accordo alle norme Din 30677-2
e Din 3476.

• sistema di tenuta secondaria tramite guarnizione
a labbro alloggiata nel coperchio per una massima
garanzia.

• O-ring multipli alloggiati in sedi lavorate in materiale
esente da corrosione secondo la norma Din 3547-1.

• O-ring sostituibili in pressione in accordo alla norma
isO 7259.

• stelo forgiato in un solo pezzo e filettato mediante
rollatura.

• cuneo interamente vulcanizzato con foro passante per
prevenire il ristagno di acqua e sedi per le guide laterali
che riducono la coppia di manovra.

• robusta madrevite non solidale al cuneo.

• Dischi antifrizione per minimizzare la coppia resistente
d’attrito tra stelo di manovra, coperchio e bussola,
sostituiti da cuscinetti a sfera reggispinta sulle taglie
maggiori al Dn 200.

• Viti di serraggio alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica
isolante.

• anello paracolpi a protezione della connessione
tra corpo e coperchio con impresso Dn e nome
del produttore per un immediato riconoscimento.

• Marcatura secondo la norma en19.

• Manovra manuale con volantino,cappellotto, asta
di manovra o mediante attuatore elettrico (contattare
raci srl in merito).

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
