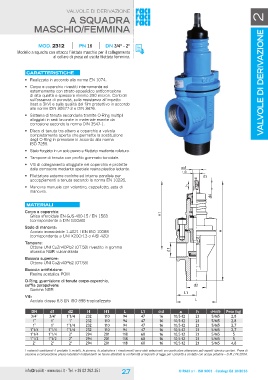

valvole di derivazione valvole di derivazione 2

a squadra
Maschio/femmina

MOD. 2312 PN 16 DN 3/4“ - 2“

Modello a squadra con attacco filettato maschio per il collegamento
al collare di presa ed uscita filettata femmina.

Caratteristiche ød
a
• Realizzata in accordo alla norma EN 1074. d5

• Corpo e coperchio rivestiti internamente ed H1
esternamente con strato epossidico anticorrosione h
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione
degli O-Ring in pressione in accordo alla norma
ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Tampone di tenuta con profilo gommato toroidale.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di
manovra.

Materiali d4
H
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 d1
(corrispondente a DIN GGG40)
d2
Stelo di manovra: L1
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420) L

Tampone:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio,
cuffia parapolvere:

Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

DN d1 d2 H H1 L L1 Ø d a h d4/d5 Peso (kg)
3/4" 3/4" 1"1/4 232 110 94 47 16 10,5-12 21 5/M5 2,8
1" 1" 1" 232 110 94 47 16 10,5-12 21 5/M5 2,8
1" 1" 1"1/4 232 110 94 47 16 10,5-12 21 5/M5 2,7
1"1/4 1"1/4 1"1/4 232 110 94 47 16 10,5-12 21 5/M5 2,7
1"1/4 1"1/4 2" 294 201 118 60 16 10,5-12 21 5/M5 5
1"1/2 1"1/2 2" 294 201 118 60 16 10,5-12 21 5/M5 5
2" 2" 2" 294 201 118 60 16 10,5-12 21 5/M5 4,8

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
