P. 17

valvole di derivazione valvole di derivazione 2

femmina / femmina

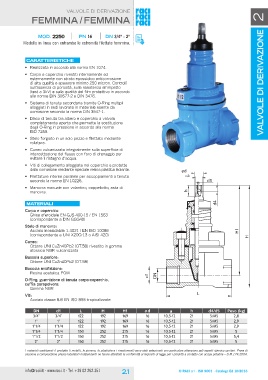

MOD. 2250 PN 16 DN 3/4“ - 2“

Modello in linea con entrambe le estremità filettate femmina.

Caratteristiche ød
a
• Realizzata in accordo alla norma EN 1074. d5

• Corpo e coperchio rivestiti internamente ed h
esternamente con strato epossidico anticorrosione d4
di alta qualità e spessore minimo 250 micron. Controlli H1
sull’assenza di porosità, sulla resistenza all’impatto H
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione
degli O-Ring in pressione in accordo alla norma
ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante
rollatura.

• Cuneo vulcanizzato integralmente sulla superficie di
intercettazione del flusso con foro di drenaggio per
evitare il ristagno d‘acqua.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Filettature interne parallele per accoppiamenti a tenuta
secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di
manovra.

Materiali d1
DN
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 L
(corrispondente a DIN GGG40)

Stelo di manovra:
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)

Cuneo:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio,
cuffia parapolvere:

Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

DN d1 L H H1 Ø d a h d4/d5 Peso (kg)

3/4" 3/4" 122 192 169 16 10,5-12 21 5/M5 2,8

1" 1" 122 192 169 16 10,5-12 21 5/M5 2,9

1"1/4 1"1/4 122 192 169 16 10,5-12 21 5/M5 2,9

1"1/4 1"1/4 150 252 215 16 10,5-12 21 5/M5 5

1"1/2 1"1/2 150 252 215 16 10,5-12 21 5/M5 5,4

2" 2" 150 252 215 16 10,5-12 21 5/M5 5

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
