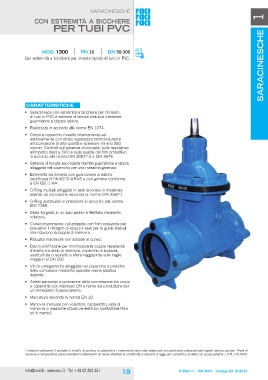

saracinesche saracinesche 1

con estremità a bicchiere

PeR TUBi PVC

MOD. 1300 PN 16 DN 50-300

Con estremità a bicchiere per innesto rapido di tubi in PVC.

Caratteristiche

• Saracinesca con estremità a bicchiere per l’innesto
di tubi in PVC e sistema di tenuta idraulica mediante
guarnizione a doppio labbro.

• Realizzata in accordo alle norma EN 1074.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo 250
micron. Controlli sull’assenza di porosità, sulla resistenza
all’impatto (test a 3kV) e sulla qualità del film protettivo
in accordo alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite guarnizione a labbro
alloggiata nel coperchio per una massima garanzia.

• Estremità ad innesto con guarnizione a labbro
certificata KTW-W270-WRAS e con gomma conforme
a EN 681-1 WA.

• O-Ring multipli alloggiati in sedi lavorate in materiale
esente da corrosione secondo la norma DIN 3547-1.

• O-Ring sostituibili in pressione in accordo alla norma
ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante
rollatura.

• Cuneo interamente vulcanizzato con foro passante per
prevenire il ristagno di acqua e sedi per le guide laterali
che riducono la coppia di manovra.

• Robusta madrevite non solidale al cuneo.

• Dischi antifrizione per minimizzare la coppia resistente
d’attrito tra stelo di manovra, coperchio e bussola,
sostituiti da cuscinetti a sfera reggispinta sulle taglie
maggiori al DN 200.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica
isolante.

• Anello paracolpi a protezione della connessione tra corpo
e coperchio con impresso DN e nome del produttore per
un immediato riconoscimento.

• Marcatura secondo la norma EN 19.

• Manovra manuale con volantino, cappellotto, asta di
manovra o mediante attuatore elettrico (contattare Raci
srl in merito).

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
