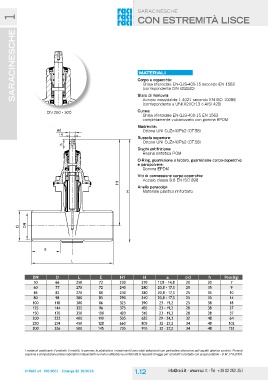

Page 16 - RACI

saracinesche 1 saracinesche

h con estremità lisce
h
Dn 250 - 3ø0d0a materiali
ød
corpo e coperchio:
a Ghisa sferoidale en-GJs-400-15 secondo en 1563
(corrispondente Din GGG40)
H1
H H1 stelo di manovra:
acciaio inossidabile 1.4021 secondo en isO 10088
H (corrispondente a Uni X20cr13 o aisi 420)

cuneo:
Ghisa sferoidale en-GJs-400-15 en 1563
completamente vulcanizzato con gomma ePDM

madrevite:
Ottone Uni cuZn40Pb2 (OT.58)

Bussola superiore:
Ottone Uni cuZn40Pb2 (OT.58)

Dischi antifrizione:
resina sintetica POM

o-ring, guarnizione a labbro, guarnizione corpo-coperchio
e parapolvere:

Gomma ePDM

Viti di connessione corpo-coperchio:
acciaio classe 8.8 en isO 898

anello paracolpi:
Materiale plastico rinforzato

D
DN D

DN

E L
E L

DN D L E H1 H a Ø d h Peso (kg)
50 66 250 72 230 270 17,8 - 14,8 20 30 7
35 9
60 77 270 72 240 280 20,8 - 17,3 25 35 10
35 14
65 82 270 80 240 280 20,8 - 17,3 25 38 18
38 27
80 98 280 85 290 340 20,8 - 17,3 25 38 37
48 64
100 118 300 86 325 390 23 - 19,2 25 48 102
48 153
125 144 325 96 375 455 23 - 19,2 28

150 170 350 100 420 510 23 - 19,2 28

200 222 400 110 505 625 29 - 24,2 32

250 274 450 128 660 805 32 - 27,2 34

300 326 500 145 735 910 32 - 27,2 34

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.

© RACI srl - ISO 9001 - Catalogo ed 10/2016 1.12 info@raci.it - www.raci.it - Tel. +39 02 262.351
