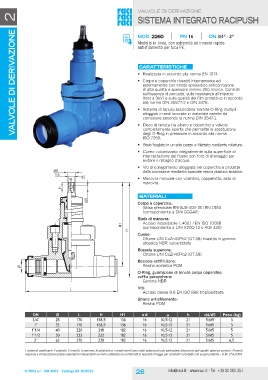

valvole di derivazione 2 valvole di derivazione

sistema INTEGRATO RACIPUSH

MOD. 2260 PN 16 DN 3/4“ - 2“

Modello in linea, con estremità ad innesto rapido
antisfilamento per tubi PE.

ød Caratteristiche
a d5
• Realizzata in accordo alla norma EN 1074.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico anticorrosione
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione
degli O-Ring in pressione in accordo alla norma
ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Cuneo vulcanizzato integralmente sulla superficie di
intercettazione del flusso con foro di drenaggio per
evitare il ristagno d‘acqua.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Manovra manuale con volantino, cappellotto, asta di
manovra.

Ø Materiali
h
Corpo e coperchio:
d4 Ghisa sferoidale EN-GJS-400-15 / EN 1563
H1 (corrispondente a DIN GGG40)
H
Stelo di manovra:
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)

Cuneo:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio,
cuffia parapolvere:

Gomma NBR

L Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

Ghiera antisfilamento:
Resina POM

DN Ø L H H1 Ød a h d4/d5 Peso (kg)
3/4" 25 170 158,5 136
1" 32 170 158,5 136 16 10,5-12 21 5/M5 3
1"1/4 40 220 218 182
1"1/2 50 232 222 182 16 10,5-12 21 5/M5 3
2" 63 270 230 182
16 10,5-12 21 5/M5 5

16 10,5-12 21 5/M5 5

16 10,5-12 21 5/M5 6,5

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
