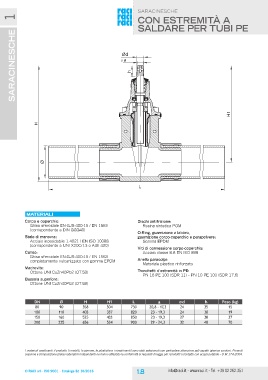

Page 12 - RACI

saracinesche 1 saracinesche

con estremità a
saldare PeR TUBi PE

Ød
a

h

H1

H

Ø

L

Materiali Dischi antifrizione:
Resina sintetica POM
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 O-Ring, guarnizione a labbro,
(corrispondente a DIN GGG40) guarnizione corpo-coperchio e parapolvere:

Stelo di manovra: Gomma EPDM
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420) Viti di connessione corpo-coperchio:
Acciaio classe 8.8 EN ISO 898
Cuneo:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 Anello paracolpi:
completamente vulcanizzato con gomma EPDM Materiale plastico rinforzato

Madrevite: Tronchetti d’estremità in PE:
Ottone UNI CuZn40Pb2 (OT.58) PN 16 PE 100 (SDR 11) – PN 10 PE 100 (SDR 17.6)

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

DN Ø H H1 L a Ød h Peso (kg)
35 15
80 90 358 304 730 20,8 - 17,3 24
38 19
100 110 403 337 820 23 - 19,3 24 38 37
48 70
150 160 525 433 850 23 - 19,3 27

200 225 656 534 900 29 - 24,3 32

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.

© RACI srl - ISO 9001 - Catalogo Ed 10/2016 1.8 info@raci.it - www.raci.it - Tel. +39 02 262.351
