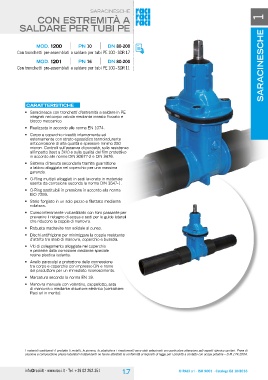

Page 11 - RACI
P. 11
saracinesche saracinesche 1
con estremità a
salDare Per tUBi Pe
moD. 1200 Pn 10 Dn 80-200
Con tronchetti pre-assemblati a saldare per tubi PE 100 - SDR 17
moD. 1201 Pn 16 Dn 80-200
Con tronchetti pre-assemblati a saldare per tubi PE 100 - SDR 11
caratteristiche
• saracinesca con tronchetti d’estremità a saldare in Pe
integrati nel corpo valvola mediante innesto forzato e
blocco meccanico.
• realizzata in accordo alle norma en 1074.
• corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo 250
micron. controlli sull’assenza di porosità, sulla resistenza
all’impatto (test a 3kV) e sulla qualità del film protettivo
in accordo alle norme Din 30677-2 e Din 3476.
• sistema di tenuta secondaria tramite guarnizione
a labbro alloggiata nel coperchio per una massima
garanzia.
• O-ring multipli alloggiati in sedi lavorate in materiale
esente da corrosione secondo la norma Din 3547-1.
• O-ring sostituibili in pressione in accordo alla norma
isO 7259.
• stelo forgiato in un solo pezzo e filettato mediante
rollatura.
• cuneo interamente vulcanizzato con foro passante per
prevenire il ristagno di acqua e sedi per le guide laterali
che riducono la coppia di manovra.
• robusta madrevite non solidale al cuneo.
• Dischi antifrizione per minimizzare la coppia resistente
d’attrito tra stelo di manovra, coperchio e bussola.
• Viti di collegamento alloggiate nel coperchio
e protette dalla corrosione mediante speciale
resina plastica isolante.
• anello paracolpi a protezione della connessione
tra corpo e coperchio con impresso Dn e nome
del produttore per un immediato riconoscimento.
• Marcatura secondo la norma en 19.
• Manovra manuale con volantino, cappellotto, asta
di manovra o mediante attuatore elettrico (contattare
raci srl in merito).
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
