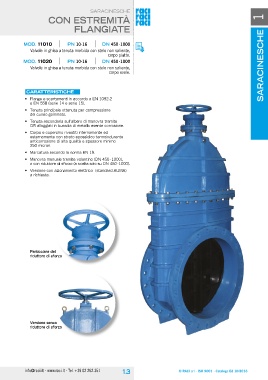

Page 7 - RACI
P. 7
saracinesche saracinesche 1
con estremità
flangiate
moD. 11010 Pn 10-16 Dn 450 -1000
Valvole in ghisa a tenuta morbida con stelo non saliente,
corpo piatto.
moD. 11020 Pn 10-16 Dn 450 -1000
Valvole in ghisa a tenuta morbida con stelo non saliente,
corpo ovale.
caratteristiche
• Flange e scartamenti in accordo a en 1092-2
e en 558 (serie 14 e serie 15).
• Tenuta principale ottenuta per compressione
del cuneo gommato.
• Tenuta secondaria sull’albero di manovra tramite
Or alloggiati in bussola di metallo esente corrosione.
• corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo
250 micron.
• Marcatura secondo la norma en 19.
• Manovra manuale tramite volantino (Dn 450 - 1000),
o con riduttore di sforzo (a scelta solo su Dn 450 -1000).
• Versione con azionamento elettrico (standard aUMa)
a richiesta.
Particolare del
riduttore di sforzo
Versione senza
riduttore di sforzo
