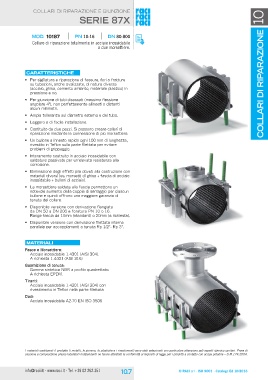

Page 103 - RACI
P. 103
collari di riparazione e giunzione collari di riparazione 10
serie 87x
MOD. 10187 PN 10-16 DN 80-800
Collare di riparazione totalmente in acciaio inossidabile
a due morsettiere.
caratteristiche
• Per sigillatura e riparazione di fessure, fori o fratture
su tubazioni, anche ovalizzate, di natura diversa
(acciaio, ghisa, cemento amianto, materiale plastico) in
pressione e no.
• Per giunzione di tubi disassati (massima flessione
angolare 4°), non perfettamente allineati o distanti
alcuni millimetri.
• Ampia tolleranza sul diametro esterno e del tubo.
• Leggero e di facile installazione.
• Costituito da due pezzi. Si possono creare collari di
riparazione mediante la connessione di più morsettiere.
• Un bullone a innesto rapido ogni 100 mm di lunghezza,
rivestito in Teflon sulla parte filettata per evitare
problemi di grippaggio.
• Interamente costruito in acciaio inossidabile con
saldature passivate per un’elevata resistenza alla
corrosione.
• Eliminazione degli effetti pila dovuti alla costruzione con
materieli diversi (es. morsetti di ghisa + fascia di acciaio
inossidabile + bulloni di acciaio).
• Le morsettiere saldate alla fascia permettono un
notevole aumento della coppia di serraggio per ciascun
bullone e quindi offrono una maggiore garanzia di
tenuta del collare.
• Disponibile versione con derivazione flangiata
da DN 50 a DN 200 e foratura PN 10 o 16.
Range fascia da 10mm (standard) o 20mm (a richiesta).
• Disponibile versione con derivazione filettata interna
parallela per accoppiamenti a tenuta Rp 1/2”- Rp 3”.
materiali
Fasce e Morsettiere:
Acciaio inossidabile 1.4301 (AISI 304).
A richiesta 1.4401 (AISI 316)
Guarnizione di tenuta:
Gomma sintetica NBR a profilo quadrettato.
A richiesta EPDM.
Tiranti:
Acciaio inossidabile 1.4301 (AISI 304) con
rivestimento in Teflon nella parte filettata
Dadi:
Acciaio inossidabile A2-70 EN ISO 3506
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
