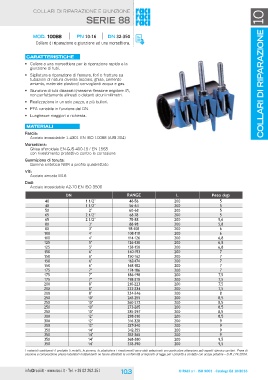

collari di riparazione e giunzione collari di riparazione 10
serie 88
MOD. 10088 PN 10-16 DN 32-350
Collare di riparazione e giunzione ad una morsettiera.
caratteristiche
• Collare a una morsettiera per la riparazione rapida e la
giunzione di tubi.
• Sigillatura e riparazione di fessure, fori o fratture su
tubazioni di natura diversa (acciaio, ghisa, cemento
amianto, materiale plastico) convoglianti acqua e gas.
• Giunzione di tubi disassati (massima flessione angolare 4°),
non perfettamente allineati o distanti alcuni millimetri.
• Realizzazione in un solo pezzo, a più bulloni.
• PFA variabile in funzione del DN.
• Lunghezze maggiori a richiesta.
materiali
Fascia:
Acciaio inossidabile 1.4301 EN ISO 10088 (AISI 304)
Morsettiera:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
con rivestimento protettivo contro la corrosione
Guarnizione di tenuta:
Gomma sintetica NBR a profilo quadrettato
Viti:
Acciaio zincato M16
Dadi:
Acciaio inossidabile A2-70 EN ISO 3506
DN RANGE L Peso (kg)
40 1 1/2" 200 5
40 1 1/2" 48-56 200 5
50 2" 56-64 200 5
65 2 1/2" 60-68 200 5
65 2 1/2" 68-78 200 5,6
80 3" 78-88 200 5,8
80 3" 88-98 200 6
100 4" 98-108 200 6
100 4" 108-118 200 6,8
125 5" 114-126 200 6,8
125 5" 126-138 200 6,8
150 6" 138-150 200 7
150 6" 140-153 200 7
150 6" 150-162 200 7
150 6" 162-174 200 7
175 7" 168-182 200 7
175 7" 174-186 200 7,5
175 7" 186-198 200 7,5
200 8" 198-210 200 7,5
200 8" 210-223 200 7,5
200 8" 222-234 200 8
250 10" 234-246 200 8,5
250 10" 243-255 200 8,5
250 10" 260-272 200 8,5
250 10" 273-285 200 8,5
300 12" 285-297 200 8,5
300 12" 298-310 200 9
300 12" 316-328 200 9
350 14" 327-340 200 9
350 14" 342-355 200 9
350 14" 353-365 200 9,5
350 14" 368-380 200 9,5
378-390
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
