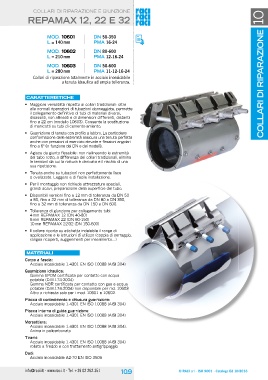

cOllari Di riParaZiOne e GiUnZiOne collari Di riParazione 10

rePamaX 12, 22 e 32

moD. 10601 Dn 50-350
l = 140 mm Pma 16-24

moD. 10602 Dn 80-600
l = 210 mm Pma 12-16-24

moD. 10603 Dn 50-600
l = 280 mm Pma 11-12-16-24

Collari di riparazione totalmente in acciaio inossidabile
a tenuta idraulica ad ampia tolleranza.

caratteristiche

• Maggiore versatilità rispetto ai collari tradizionali: oltre
alle normali riparazioni di tubazioni danneggiate, permette
il collegamento definitivo di tubi di materiali diversi,
disassati, non allineati e di dimensioni differenti, distanti
fino a 22 cm (modello 10603). consente la sostituzione
di manicotti su tubi di cemento-amianto.

• Guarnizione di tenuta con profilo a labbro. la particolare
conformazione delle estremità assicura una tenuta perfetta
anche con pressioni di esercizio elevate e flessioni angolari
fino a 6° (in funzione dei Dn e dei modelli).

• agisce da giunto flessibile: non riallineando le estremità
del tubo rotto, a differenza dei collari tradizionali, elimina
le tensioni da cui la rottura è derivata e il rischio di una
sua ripetizione.

• Tenuta anche su tubazioni non perfettamente lisce
o ovalizzate. leggero e di facile installazione.

• Per il montaggio non richiede attrezzature speciali,
grandi scavi, preparazione della superficie del tubo.

• Disponibili versioni fino a 12 mm di tolleranza da Dn 50
a 80, fino a 22 mm di tolleranza da Dn 80 a Dn 350,
fino a 32 mm di tolleranza da Dn 150 a Dn 600.

• Tolleranza di giunzione per collegamento tubi:
4 mm rePaMaX 12 (Dn 40-80)
6 mm rePaMaX 22 (Dn 80-150)
10 mm rePaMaX 22/32 (Dn 150-600)

• il collare riporta su etichetta indelebile il range di
applicazione e le istruzioni di utilizzo (coppia di serraggio,
ranges ricoperti, suggerimenti per inserimento...)

materiali

corpo a fascia:
acciaio inossidabile 1.4301 en isO 10088 (aisi 304)

guarnizione idraulica:
Gomma ePDM certificata per contatto con acqua
potabile (D.M.174:2004)
Gomma nBr certificata per contatto con gas e acqua
potabile (D.M.174:2004) non disponibile per md. 10603
altro a richiesta solo per i mod. 10601 e 10602.

Placca di contenimento e chiusura guarnizione:
acciaio inossidabile 1.4301 en isO 10088 (aisi 304)

Placca interna di guida guarnizione:
acciaio inossidabile 1.4301 en isO 10088 (aisi 304)

morsettiera:
acciaio inossidabile 1.4301 en isO 10088 (aisi 304).
anima in policarbonato

tiranti:
acciaio inossidabile 1.4301 en isO 10088 (aisi 304)
rollato a freddo e con trattamento antigrippaggio

Dadi:
acciaio inossidabile a2-70 en isO 3506
