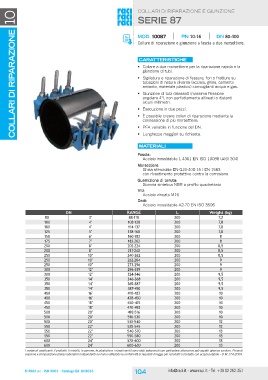

collari di riparazione 10 collari di riparazione e giunzione
serie 87
MOD. 10087 PN 10-16 DN 80-400
Collare di riparazione e giunzione a fascia a due morsettiere.
Caratteristiche
• Collare a due morsettiere per la riparazione rapida e la
giunzione di tubi.
• Sigillatura e riparazione di fessure, fori o fratture su
tubazioni di natura diversa (acciaio, ghisa, cemento
amianto, materiale plastico) convoglianti acqua e gas.
• Giunzione di tubi disassati (massima flessione
angolare 4°), non perfettamente allineati o distanti
alcuni millimetri.
• Esecuzione in due pezzi.
• è possibile creare collari di riparazione mediante la
connessione di più morsettiere.
• PFA variabile in funzione del DN.
• Lunghezze maggiori su richiesta.
materiali
Fascia:
Acciaio inossidabile 1.4301 EN ISO 10088 (AISI 304)
Morsettiere:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
con rivestimento protettivo contro la corrosione
Guarnizione di tenuta:
Gomma sintetica NBR a profilo quadrettato
Viti:
Acciaio zincato M16
Dadi:
Acciaio inossidabile A2-70 EN ISO 3506
DN RANGE L Weight (kg)
80 3" 88-110 200 7,2
100 4" 108-128 200 7,8
100 4" 114-137 200 7,8
125 5" 138-160 200 7,8
150 6" 160-182 200 8
175 7" 182-202 200 8
200 8" 202-224 200 8,5
200 8" 217-240 200 8,5
250 10" 240-262 200 8,5
250 10" 262-284 200 9
250 10" 273-296 200 9
300 12" 296-319 200 9
300 12" 324-346 200 9,5
350 14" 346-368 200 9,5
350 14" 365-387 200 9,5
350 14" 387-410 200 9,5
400 16" 410-432 200 10
400 16" 428-450 200 10
450 18" 450-474 200 10
450 18" 470-492 200 10
500 20" 492-516 200 10
500 20" 510-530 200 10
500 20" 510-540 200 12
550 22" 525-545 200 12
550 22" 540-570 200 13
550 22" 550-580 200 13
600 24" 570-600 200 13
600 24" 600-630 200 13
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
