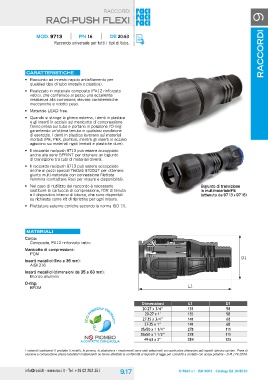

Page 95 - RACI

raccOrDi raccorDi 9

raci-PUsh fleXi

moD. 9713 Pn 16 De 20-63

Raccordo universale per tutti i tipi di tubo.

caratteristiche Bigiunto di transizione
in multimateriale/Pe
• raccordo ad innesto rapido antisfilamento per (ottenuto da 9713 + 9716)
qualsiasi tipo di tubo (metallo o plastica).

• realizzato in materiale composito (Pa12 rinforzato
vetro), che conferisce al pezzo una eccellente
resistenza alla corrosione, elevate caratteristiche
meccaniche e ridotto peso.

• Materiale leaD free.

• Quando si stringe la ghiera esterna, i denti in plastica
e gli inserti in acciaio sul manicotto di compressione
fanno presa sul tubo e portano in posizione l’O-ring
garantendo un’ottima tenuta in qualsiasi condizione
di esercizio. i denti in plastica lavorano sui materiali
morbidi (Pe, PeX, piombo), mentre gli inserti in acciaio
agiscono sui materiali rigidi (metalli e plastiche dure).

• il raccordo racipush 9713 può essere accoppiato
anche alla serie sPrinT per ottenere un bigiunto
di transizione tra tubi di materiali diversi.

• il raccordo racipush 9713 può essere accoppiato
anche ai pezzi speciali filettati 9700GT per ottenere
giunto multi-materiale con connessione filettata
femmina (contattare raci per misure e disponibilità).

• nel caso di riutilizzo del raccordo è necessario
sostituire la cartuccia di compressione, l’Or di tenuta
e il dispositivo interno di blocco, che sono disponibili
su richiesta come kit di ripristino per ogni misura.

• Filettature esterne coniche secondo la norma isO 7/1.

materiali D1
l1
corpo:
composite, Pa12 rinforzato vetro

manicotto di compressione:
POM

inserti metallici (fino a 35 mm):
aisi 316

inserti metallici (dimensioni da 35 a 63 mm):
Bronzo alluminio

o-ring:
ePDM

eco f rienDly Pr oDUct Dimensioni L1 D1
20-27 x 3/4’’ 135 58
n PiomBo 135 58
20-27 x 1’ 141 68
a contatto con l’acqUa 27-35 x 3/4’’ 141 68
27-35 x 1’’ 278 111
35x50 x 1 1/4’’ 278 111
35x50 x 1 1/2’’ 284 125
49-63 x 2’’

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
