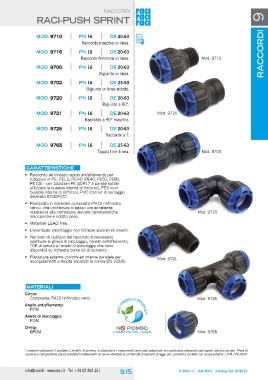

Page 93 - RACI

P. 93

raccOrDi raccorDi 9

raci-PUsh sPrint

moD. 9710 Pn 16 De 20-63
moD. 9716
moD. 9700 Raccordo maschio in linea.
moD. 9702
moD. 9720 Pn 16 De 20-63
moD. 9721
moD. 9725 Raccordo femmina in linea. Mod. 9710
moD. 9765 Mod. 9716
Pn 16 De 20-63
Mod. 9700
Bigiunto in linea.
Mod. 9720
Pn 16 De 25-50 Mod. 9721

Bigiunto in linea ridotto.

Pn 16 De 20-63
Bigiunto a 90°.

Pn 16 De 20-63

Raccordo a 90° maschio.

Pn 16 De 20-63
Raccordo a T.

Pn 16 De 25-63

Tappo fine linea.

caratteristiche

• raccordo ad innesto rapido antisfilamento per
tubazioni in Pe, PelD, PehD (Pe40, Pe50, Pe80,
Pe100 - con tubazioni Pe sDr17 a parete sottile
utilizzare la bussola interna di rinforzo), PeX (con
bussola interna di rinforzo), PVc (con kit di serraggio
dedicato 9700/PVc).

• realizzato in materiale composito (Pa12 rinforzato
vetro), che conferisce al pezzo una eccellente
resistenza alla corrosione, elevate caratteristiche
meccaniche e ridotto peso.

• Materiale leaD free.

• l’eventuale smontaggio non richiede speciali strumenti.

• nel caso di riutilizzo del raccordo è necessario
sostituire la ghiera di bloccaggio, l’anello antisfilamento,
l’Or di tenuta e l’anello di bloccaggio che sono
disponibili su richiesta come kit di ripristino.

• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma en 10226.

materiali eco f rienDly ProDUctMod. 9725
Mod. 9765
corpo: n PiomBo
composite, Pa12 rinforzato vetro
a contatto con l’acqUa
anello antisfilamento:
POM

anello di bloccaggio:
POM

o-ring:
ePDM

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
