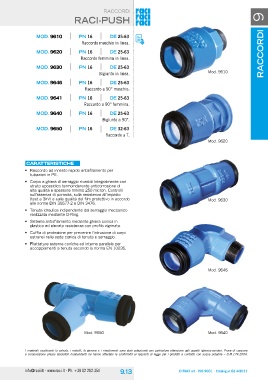

Page 91 - RACI
P. 91
raccOrDi raccorDi 9
raci-PUsh
moD. 9610 Pn 16 De 25-63
moD. 9620
moD. 9630 Raccordo maschio in linea.
moD. 9646
moD. 9641 Pn 16 De 25-63
moD. 9640
moD. 9650 Raccordo femmina in linea.
Pn 16 De 25-63
Bigiunto in linea. Mod. 9610
Mod. 9620
Pn 16 De 25-63 Mod. 9630
Mod. 9646
Raccordo a 90° maschio.
Pn 16 De 25-63
Raccordo a 90° femmina.
Pn 16 De 25-63
Bigiunto a 90°.
Pn 16 De 32-63
Raccordo a T.
caratteristiche
• raccordo ad innesto rapido antisfilamento per
tubazioni in Pe.
• corpo e ghiera di serraggio rivestiti integralmente con
strato epossidico termoindurente anticorrosione di
alta qualità e spessore minimo 250 micron. controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme Din 30677-2 e Din 3476.
• Tenuta idraulica indipendente dal serraggio meccanico
realizzata mediante O-ring.
• sistema antisfilamento mediante ghiera conica in
plastica ad elevata resistenza con profilo zigrinato.
• cuffia di protezione per prevenire l’intrusione di corpi
estranei nella sede conica di tenuta e serraggio.
• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma en 10226.
Mod. 9650 Mod. 9640
I materiali costituenti la valvola, i metalli, le gomme e i rivestimenti sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione
e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
info@raci.it - www.raci.it - Ph. +39 02 262.351 9.13 © RACI srl - ISO 9001 - Catalogue ed 4/2011
