FlanGe e GiUnTi flange e giUnti 9

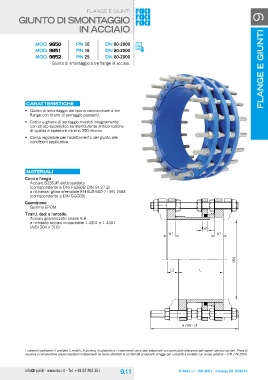

giUnto Di smontaggio
in acciaio
moD. 9850 Pn 10 Dn 80-2000
moD. 9851 Pn 16 Dn 80-2000
moD. 9852 Pn 25 Dn 80-2000
Giunto di smontaggio a tre flange in acciaio.
caratteristiche b2
• Giunto di smontaggio del tipo a cannocchiale a tre b1 b1
flange con tiranti di serraggio passanti. L2 L
• corpo e ghiera di serraggio rivestiti integralmente
con strato epossidico termoindurente anticorrosione
di qualità e spessore minimo 250 micron.
• corsa regolabile per l’adattamento del giunto alle
condizioni applicative.
materiali
corpi e flangia
acciaio s235Jr elettrosaldato
(corrispondente a Uni Fe360B Din st 37.2)
a richiesta: ghisa sferoidale en-GJs-500-7 / en 1563
(corrispondente a Din GGG50)
guarnizione:
Gomma ePDM
tiranti, dadi e rondelle:
acciaio galvanizzato classe 8.8
a richiesta acciaio inossidabile 1.4301 o 1.4401
(aisi 304 o 316)
DN
n / M - L1
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
