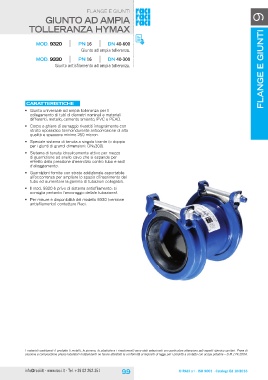

Flange e giunti Flange e giunti 9

giunto ad ampia
TOLleranza HYMAX

MOD. 9320 PN 16 DN 40-600

Giunto ad ampia tolleranza.

MOD. 9330 PN 16 DN 40-300

Giunto antisfilamento ad ampia tolleranza.

Caratteristiche

• Giunto universale ad ampia tolleranza per il
collegamento di tubi di diametri nominali e materiali
differenti: metallo, cemento amianto, PVC e PEAD.

• Corpo e ghiere di serraggio rivestiti integralmente con
strato epossidico termoindurente anticorrosione di alta
qualità e spessore minimo 250 micron.

• Speciale sistema di tenuta a singolo tirante (o doppio
per i giunti di grandi dimensioni: DN≥300).

• Sistema di tenuta idraulicamente attivo per mezzo
di guarnizione ad anello cavo che si espande per
effetto della pressione d’esercizio contro tubo e sedi
d’alloggiamento.

• Guarnizioni fornite con strato addizionale asportabile
all’occorrenza per ampliare lo spazio d’inserimento del
tubo ed aumentare la gamma di tubazioni collegabili.

• Il mod. 9320 è privo di sistema antisfilamento: si
consiglia pertanto l’ancoraggio della/e tubazione/i.

• Per misure e disponibilità del modello 9330 (versione
antisfilamento) contattare Raci.

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
