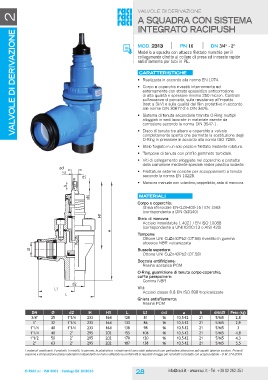

valvole di derivazione 2 valvole di derivazione

a squadra con sistema
integrato RACIPUSH

MOD. 2313 PN 16 DN 3/4“ - 2“

Modello a squadra con attacco filettato maschio per il
collegamento diretto al collare di presa ed innsesto rapido
antisfilamento per tubi in PE.

ød Caratteristiche
a
d5 • Realizzata in accordo alla norma EN 1074.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico anticorrosione
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione degli
O-Ring in pressione in accordo alla norma ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Tampone di tenuta con profilo gommato toroidale.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Filettature esterne coniche per accoppiamenti a tenuta
secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di manovra.

Ø Materiali
h
Corpo e coperchio:
d4 Ghisa sferoidale EN-GJS-400-15 / EN 1563
H1 (corrispondente a DIN GGG40)
H
Stelo di manovra:
d2 Acciaio inossidabile 1.4021 / EN ISO 10088
L1 (corrispondente a UNI X20Cr13 o AISI 420)

L Tampone:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio,
cuffia parapolvere:

Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

Ghiera antisfilamento:
Resina POM

DN Ø d2 H H1 L L1 Ø d a h d4/d5 Peso (kg)
3/4" 25 1"1/4 D2N33 Ø164 d1 128 d2 81 L H16 H110,5-1K2g a2Ø1 5a/M 5 c2,8

1" 32 1"1/4 12“33 32164 1 1/4“1331 1/4“ 86191 17156 20410,5-132,3 1261 10,55/M- 512 221,9

1"1/4 40 1"1/4 1 12/343“ 40164 1 1/2“138 2“ 98233 22156 25810,5-152,2 1261 10,55/M- 512 213

1"1/4 40 2" 1 12/925“ 50202 2“ 155 2“ 106247 22156 26510,5-152,9 1261 10,55/M- 512 241,8

1"1/2 50 2" 22“95 63202 2 1/2“170 2“ 120265 22156 27510,5-162,8 1261 10,55/M- 512 241,3

2" 63 2" 295 202 187 138 16 10,5-12 21 5/M5 5,5

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
