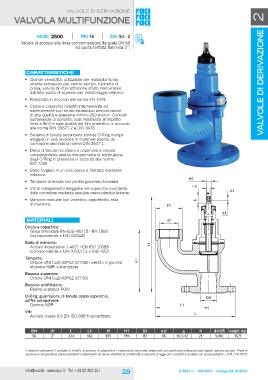

valvole di derivazione valvole di derivazione 2
valvola MULTIFunzione
MOD. 2500 PN 16 DN 50 - 2
Valvola di accesso alla linea con connessione flangiata DN 50
ed uscita filettata femmina 2”.
Caratteristiche ød d5
a d4
• Grande versatilità, utilizzabile per molteplici scopi:
idrante sottosuolo per centro storico, rubinetto di D1
presa, valvola di intercettazione sfiato manovrabile d1
dall’alto, punto di accesso per monitoraggio rete,ecc. H1
H
• Realizzata in accordo alla norma EN 1074. h
• Corpo e coperchio rivestiti internamente ed DN
esternamente con strato epossidico anticorrosione L1
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto L
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.
• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.
• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione
degli O-Ring in pressione in accordo alla norma
ISO 7259.
• Stelo forgiato in un solo pezzo e filettato mediante
rollatura.
• Tampone di tenuta con profilo gommato toroidale.
• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.
• Manovra manuale con volantino, cappellotto, asta
di manovra.
Materiali
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)
Stelo di manovra:
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)
Tampone:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata
Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)
Boccola antifirizione:
Resina acetalica POM
O-Ring, guarnizione di tenuta corpo-coperchio,
cuffia parapolvere:
Gomma NBR
Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate
DN d1 L L1 H H1 D1 Ø d a h d4/d5 weight (kg)
50 2" 244 162 305 194 82 16 10,5-12 21 5/M5 10,5
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
