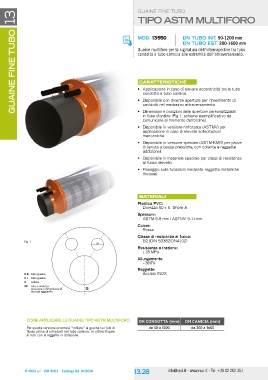

Page 150 - RACI

gUaine fine tUBo 13 GUaine Fine TUBO

tiPo astm mUltiforo

moD. 13 550 Dn tUBo int. 50-1200 mm
Dn tUBo est. 200-1600 mm

Guaine multiforo per la sigillatura dell’intercapedine tra tubo
condotta e tubo camicia alle estremità dell’attraversamento.

Fig. 1 caratteristiche

D.e. tubo guaina • applicazione in caso di elevate eccentricità tra le tubo
D.i. tubo guaina condotta e tubo camicia.
h collare
De tubo condotta: • Disponibile con diverse aperture per l’inserimento di
cavidotti nel medesimo attraversamento.
posizione e dimensione Ø
dei tubi aggiuntivi • Dimensioni e posizioni delle aperture personalizzabili
in fase d’ordine (Fig.1: schema esemplificativo da
comunicare al momento dell’ordine).

• Disponibile in versione rinforzata (asTMV) per
applicazione in caso di elevate sollecitazioni
meccaniche.

• Disponibile in versione speciale (asTM-KMr) per prove
di tenuta a bassa pressione, con collante e reggette
addizionali.

• Disponibile in materiale speciale per classi di resistenza
al fuoco elevato.

• Fissaggio sulle tubazioni mediante reggette metalliche
(incluse).

materiali

Plastica PVc:
Durezza 50 ± 5 shore a

spessore:
asTM 6-8 mm / asTMV 9-11mm

colore:
rosso

classe di resistenza al fuoco:
B2 (Din 53382/Dn4102)

resistenza a trazione:
≥18 MPa

allungamento:
~ 360%

reggette:
acciaio inOX

G

come aPPlicare le gUaine tiPo astm mUltiforo DN CONDOTTA (mm) DN CAMICIA (mm)
Per questa versione occorrerà “infilare” la guaina sui tubi di
flusso prima di introdurli nel tubo camicia. In ultimo fissare da 50 a 1200 da 200 a 1600
ai tubi con le reggette in dotazione.
