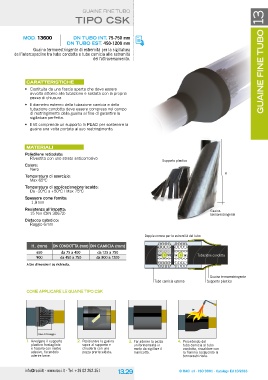

GUaine Fine TUBO gUaine fine tUBo 13

tiPo csk

moD. 13600 Dn tUBo int. 75-750 mm
Dn tUBo est. 450-1200 mm

Guaina termorestringente di estremità per la sigillatura
dell’intercapedine tra tubo condotta e tubo camicia alle estremità

dell’attraversamento.

caratteristiche Supporto plastico

• costituita da una fascia aperta che deve essere H
avvolta attorno alla tubazione e saldata con la propria
pezza di chiusura. Guaina
termorestringente
• il diametro esterno della tubazione camicia e della
tubazione condotta deve essere compreso nel campo
di restringimento della guaina al fine di garantire la
sigillatura perfetta.

• il kit comprende un supporto in PeaD per sostenere la
guaina una volta portata al suo restringimento.

materiali

Polietilene reticolato:
rivestito con uno strato anticorrosivo

colore:
nero

temperatura di esercizio:
Max 65°c

temperatura di applicazione/preriscaldo:
Da - 20°c a + 50°c / Max 75°c

spessore come fornito:
1,9 mm

resistenza all’impatto:
15 nm (Din 30672)

Distacco catodico:
raggio 6 mm

H. (mm) DN CONDOTTA (mm) DN CAMICIA (mm) Doppie corone per le estremità del tubo
Tubazione condotta
650 da 75 a 400 da 125 a 750
900 da 450 a 750 da 800 a 1200

Altre dimensioni su richiesta.

Tubo camicia esterno Guaina termorestringente
Supporto plastico

come aPPlicare le gUaine tiPo csk

Zone di fissaggio 2. Posizionare la guaina 3. Far aderire la pezza 4. Procedendo dal
sopra al supporto e uniformemente in tubo camicia al tubo
1. Avvolgere il supporto chiuderla con una modo da sigillare il condotta, riscaldare con
plastico frastagliato pezza preriscaldata. manicotto. la fiamma eseguendo la
e fissarlo con nastro termorestrizione.
adesivo, facendolo
aderire bene. © RACI srl - ISO 9001 - Catalogo ed 10/2016
