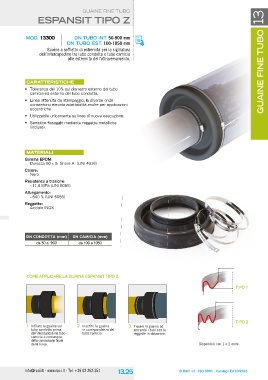

Page 147 - RACI
P. 147
GUaine Fine TUBO gUaine fine tUBo 13
esPansit tiPo z
moD. 13300 Dn tUBo int. 50-900 mm
Dn tUBo est. 100-1050 mm
Guaine a soffietto di estremità per la sigillatura
dell’intercapedine tra tubo condotta e tubo camicia
alle estremità dell’attraversamento.
caratteristiche
• Tolleranza del 10% sul diametro esterno del tubo
camicia ed esterno del tubo condotta.
• linea ottenuta da stampaggio, le diverse onde
consentono elevata adattabilità anche per applicazioni
eccentriche.
• Utilizzabile unicamente su linee di nuova esecuzione.
• semplice fissaggio mediante reggette metalliche
(incluse).
materiali
gomma ePDm:
Durezza 50 ± 5 shore a (Uni 4916)
colore:
nero
resistenza a trazione:
~11,6 MPa (Uni 6065)
allungamento:
~ 640 % (Uni 6065)
reggette:
acciaio inOX
DN CONDOTTA (mm) DN CAMICIA (mm)
da 50 a 900 da 100 a 1050
come aPPlicare la gUaina esPansit tiPo z
tiPo 1
1. Infilare la guaina sul 2. Inserire la guaina 3. Fissare la guaina ad tiPo 2
tubo condotta prima in corrispondenza del entrambi i tubi con le Disponibili con 1 o 2 onde.
dell’introduzione nel tubo tubo camicia. reggette in dotazione.
camicia o comunque
della connessione finale
della linea.
