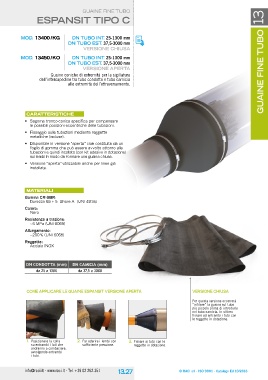

GUaine Fine TUBO gUaine fine tUBo 13

esPansit tiPo c

moD. 13400 / kg Dn tUBo int. 25-1300 mm
Dn tUBo est. 37,5-3000 mm

Versione chiUsa

moD. 13450 / ko Dn tUBo int. 25-1300 mm
Dn tUBo est. 37,5-3000 mm

Versione aPerta

Guaine coniche di estremità per la sigillatura
dell’intercapedine tra tubo condotta e tubo camicia

alle estremità dell’attraversamento.

caratteristiche

• sagoma tronco-conica specifica per compensare
le possibili posizioni eccentriche delle tubazioni.

• Fissaggio sulle tubazioni mediante reggette
metalliche (incluse).

• Disponibile in versione “aperta” cioè costituita da un
foglio di gomma che può essere avvolto attorno alle
tubazioni e quindi incollato (con kit adesivo in dotazione)
sui lembi in modo da formare una guaina chiusa.

• Versione “aperta” utilizzabile anche per linee già
installate.

materiali

gomma cr-sBr:
Durezza 65 ± 5 shore a (Uni 4916)

colore:
nero

resistenza a trazione:
~ 6 MPa (Uni 6065)

allungamento:
~ 200 % (Uni 6065)

reggette:
acciaio inOX

DN CONDOTTA (mm) DN CAMICIA (mm)

da 25 a 1300 da 37,5 a 3000

come aPPlicare le gUaine esPansit Versione aPerta Versione chiUsa
Per questa versione occorrerà
“infilare” la guaina sul tubo
più piccolo prima di introdurlo
nel tubo camicia. In ultimo
fissare ad entrambi i tubi con
le reggette in dotazione.

1. Posizionare la colla 2. Far aderire i lembi con 3. Fissare ai tubi con le
su entrambi i lati che sufficiente pressione. reggette in dotazione.
andranno a combaciare,
avvolgendo entrambi
i tubi.
