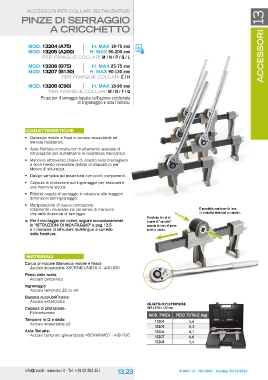

accessOri Per cOllari DisTanZiaTOri acaccecsessosrioeris 13

Pinze Di serraggio
a cricchetto

moD. 13204 (a75) h. maX 18-75 mm
h. maX 90-200 mm
moD. 13205 (a200)
Per famiglie collari m / n / p / Q / L

moD. 13206 (B75) h. maX 25-75 mm
h. maX 90-130 mm
moD. 13207 (B130)
Per famiglie collari e / H

moD. 13208 (c90) h. maX 18-90 mm
Per famiglie collari m / n / f / G

Pinza per il serraggio basata sull’azione combinata
di ingranaggio e asta filettata.

caratteristiche È possibile applicare la leva
in modalità destrorsi o mancini.
• Ganascia mobile e fissa in acciaio inossidabile ad
elevata resistenza. Direzione in cui si
muove il “carrello”
• asta filettata cromata con trattamento speciale di quando la leva si porta
nitrurazione per aumentarne la resistenza meccanica. verso il basso.

• Manovra attraverso chiave di innesto sulla cremagliera
a scorrimento reversibile dotata di dispositivo per
blocco di sicurezza.

• Design semplice ed essenziale con pochi componenti.

• capsula di protezione sull’ingranaggio per assicurare
una manovra sicura.

• ridotta coppia di serraggio in relazione alle maggiori
dimensioni dell’ingranaggio.

• Manipolazione di nuova concezione:
totalmente universale sia nel senso di manovra
che nella direzione di serraggio.

>> Per il montaggio dei collari, seguire scrupolosamente
le “istrUzioni Di montaggio” a pag.13.5
o il manuale di istruzioni multilingua a corredo
della fornitura.

materiali VALIGETTA IN POLIPROPILENE:
482 x 375 x 132 mm
corpo principale (ganascia mobile e fissa):
acciaio inossidabile X5crnicUnB16-4 - aisi 630 MOD. PINZA PESO TOTALE (kg)

Perno della ruota: 13204 5,6
acciaio temperato 13205 6,3
13206 6,1
ingranaggio: 13207 6,6
acciaio temprato 38 nc d4 13208 5,4

Bussola autolubrificante:
acciaio sintetizzato

capsula di protezione:
Policarbonato

tampone m12 e dado:
acciaio inossidabile a2

asta filettata:
acciaio temprato glavanizzato 40crMnMO7 - aisi P20

info@raci.it - www.raci.it - Tel. +39 02 262.351 © RACI srl - ISO 9001 - Catalogo ed 10/2016
