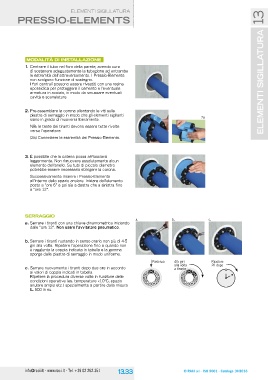

eleMenTi siGillaTUra elementi sigillatUra 13

Pressio-elements

moDalità Di installazione 2a

1. centrare il tubo nel foro della parete, avendo cura
di sostenere adeguatamente la tubazione ad entrambe
le estremità dell’attraversamento. i Pressio-elements
non svolgono funzione di sostegno.
i fori centrali possono essere rivestiti con una resina
epossidica per proteggere il cemento e l’eventuale
armatura in acciaio, in modo da smussare eventuali
cavità e scanalature.

2. Pre-assemblare la corona allentando le viti sulle
piastre di serraggio in modo che gli elementi sigillanti
siano in grado di muoversi liberamente.

nB: le teste dei tiranti devono essere tutte rivolte
verso l’operatore.

(2a) connettere le estremità dei Pressio-elements.

3. è possibile che la catena possa afflosciarsi
leggermente. non rimuovere assolutamente alcun
elemento dell’anello. su tubi di piccolo diametro
potrebbe essere necessario stringere la corona.

successivamente inserire i Pressio-elements
all’interno dello spazio anulare. iniziare dall’elemento
posto a “ore 6” e poi sia a destra che a sinistra fino
a “ore 12”.

serraggio a. b. c.
Ripetere
a. serrare i tiranti con una chiave dinamometrica iniziando 2h dopo
dalle “ore 12”. non usare l’avvitatore pneumatico.

b. serrare i tiranti ruotando in senso orario non più di 4-5
giri alla volta. ripetere l’operazione fino a quando non
è raggiunta la coppia indicata in tabella e la gomma
sporge dalle piastre di serraggio in modo uniforme.

Partenza 4/5 giri
alla volta
c. serrare nuovamente i tiranti dopo due ore in accordo a tirante
ai valori di coppia indicati in tabella.
ripetere la procedura diverse volte in funzione delle
condizioni operative (es. temperature <10°c, spazio
anulare ampio etc.) specialmente a partire dalla misura
il 500 in su.
