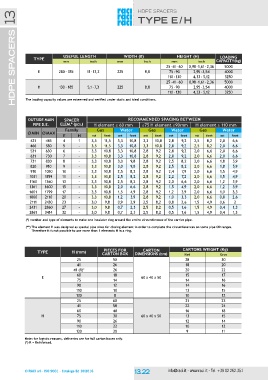

HDPE SPACERS 13 HDPE SPACERS

tYpe E / H

TYPE USEFUL LENGTH WIDTH (B) HEIGHT (H) LOADING
E capacity(kg)
mm inch mm inch mm inch

225 8,8 25 - 41- 60 0,98 -1,61- 2,36 5000

280 - 335 11 - 13,2 75 - 90 2,95 - 3,54 4000

110 - 130 4,33 - 5,12 3250

25 - 41- 60 0,98 -1,61- 2,36 5000

H 130 - 185 5,1 - 7,3 225 8,8 75 - 90 2,95 - 3,54 4000

110 - 130 4,33 - 5,12 3250

The loading capacity values are esteemed and verified under static and ideal conditions.

outside main spacer RECOMMENDED SPACING BETWEEN
pipe d.e. elem.* (pcs.)
H element ≤ 60 mm ≤75 H element ≤90mm H element ≥ 110 mm
ø MIN ø MAX Family Gas Water Gas Water Gas Water

421 465 EH mt feet mt feet mt feet mt feet mt feet mt feet
466 530 41
531 630 5- 3,5 11,5 3,3 10,8 3,3 10,8 2,8 9,2 2,5 8,2 2,0 6,6
631 730 6- 3,5 11,5 3,3 10,8 3,3 10,8 2,8 9,2 2,5 8,2 2,0 6,6
731 830 7- 3,3 10,8 3,3 10,8 2,8 9,2 2,8 9,2 2,0 6,6 2,0 6,6
820 910 8- 3,3 10,8 3,3 10,8 2,8 9,2 2,8 9,2 2,0 6,6 2,0 6,6
910 1030 9- 3,3 10,8 3,0 9,8 2,8 9,2 2,5 8,2 2,0 6,6 1,8 5,9
1031 1159 10 - 3,3 10,8 3,0 9,8 2,8 9,2 2,5 8,2 2,0 6,6 1,8 5,9
1160 1360 11 - 3,3 10,8 2,5 8,2 2,8 9,2 2,4 7,9 2,0 6,6 1,5 4,9
1361 1600 13 - 3,3 10,8 2,5 8,2 2,8 9,2 2,2 7,2 2,0 6,6 1,5 4,9
1601 1799 15 - 3,3 10,8 2,5 8,2 2,8 9,2 2,0 6,6 2,0 6,6 1,2 3,9
1800 2110 17 - 3,3 10,8 2,0 6,6 2,8 9,2 1,5 4,9 2,0 6,6 1,2 3,9
2111 2430 20 - 3,3 10,8 1,5 4,9 2,8 9,2 1,2 3,9 2,0 6,6 1,0 3,3
2431 2860 23 - 3,3 10,8 1,2 3,9 2,8 9,2 1,0 3,3 2,0 6,6 0,8 2,6
2861 3414 27 - 3,0 9,8 0,9 2,9 2,5 8,2 0,8 2,6 1,5 4,9 0,6 2
32 - 3,0 9,8 0,7 2,3 2,5 8,2 0,5 1,6 1,5 4,9 0,4 1,3
3,0 9,8 0,7 2,3 2,5 8,2 0,5 1,6 1,5 4,9 0,4 1,3

(*) number and type of elements to make one insulator ring around the entire circumference of the carrier pipe.

(**) The element H was designed as special pipe sizes for closing element in order to complete the circumferences on some pipe OD ranges.
Therefore it is not possible to use more than 1 elements H in a ring.

TYPE H (mm) cPairetceosnfboorx dimeCnasritonosn(cm) Cartons weight (Kg)
E 60 x 40 x 50
25 50 Net Gros
H 41 26 60 x 40 x 50
41 (R)* 26 28 30
60 18 18 20
75 14 20 22
90 12 15 17
110 10 14 16
130 8 14 16
25 13 15
41 60 10 12
60 58
75 40 21 23
90 30 22 24
110 26 16 18
130 22 13 15
20 12 14
10 12
9 11

Note: for logistic reasons, deliveries are for full carton boxes only.
(*) R = Reinforced.
