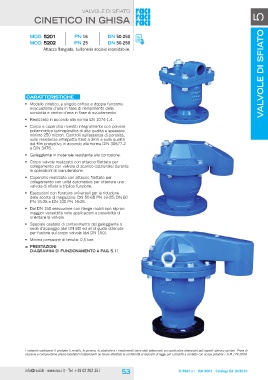

valvole di sfiato valvole di sfiato 5

CINetico in ghisa

MOD. 5201 PN 16 DN 50-250

MOD. 5202 PN 25 DN 50-250

Attacco flangiato, bulloneria acciaio inossidabile.

Caratteristiche

• Modello cinetico, a singolo orifizio e doppia funzione:
evacuazione d’aria in fase di riempimento della
condotta e rientro d’aria in fase di svuotamento.

• Realizzato in accordo alla norma EN 1074-1,4.

• Corpo e coperchio rivestiti integralmente con polvere
poliammidica termoplastica di alta qualità e spessore
minimo 250 micron. Controlli sull’assenza di porosità,
sulla resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme DIN 30677-2
e DIN 3476.

• Galleggiante in materiale resistente alla corrosione.

• Corpo valvola realizzato con attacco filettato per
collegamento con valvola di scarico (opzionale) durante
le operazioni di manutenzione.

• Coperchio realizzato con attacco filettato per
collegamento con unità automatica per ottenere una
valvola di sfiato a triplice funzione.

• Esecuzioni con forature universali per la riduzione
delle scorte di magazzino: DN 50-65 PN 16-25; DN 80
PN 16-25 e DN 100 PN 16-25.

• Dal DN 150 esecuzione con flange mobili tipo slip-on:
maggior versatilità nelle applicazioni e possibilità di
orientare la valvola.

• Speciale cestello di contenimento del galleggiante o
sede d’appoggio (dal DN 80) ed ali di guida ottenute
per fusione sul corpo valvola (dal DN 150).

• Minima pressione di tenuta: 0,5 bar.

>> prestazioni:
diagramma di funzionamento a pag. 5.11

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
