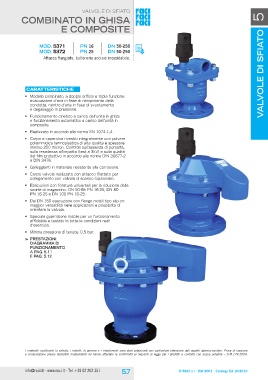

valvole di sfiato valvole di sfiato 5

combinato in ghisa
e composite

MOD. 5371 PN 16 DN 50-250
MOD. 5372 PN 25 DN 50-250

Attacco flangiato, bulloneria acciaio inossidabile.

caratteristiche

• Modello combinato, a doppio orifizio e tripla funzione:
evacuazione d’aria in fase di riempimento della
condotta, rientro d’aria in fase di svuotamento
e degasaggio in pressione.

• Funzionamento cinetico a carico dell’unità in ghisa
e funzionamento automatico a carico dell’unità in
composite.

• Realizzato in accordo alla norma EN 1074-1,4.

• Corpo e coperchio rivestiti integralmente con polvere
poliammidica termoplastica di alta qualità e spessore
minimo 250 micron. Controlli sull’assenza di porosità,
sulla resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme DIN 30677-2
e DIN 3476.

• Galleggianti in materiale resistente alla corrosione.

• Corpo valvola realizzato con attacco filettato per
collegamento con valvola di scarico (opzionale).

• Esecuzioni con forature universali per la riduzione delle
scorte di magazzino: DN 50-65 PN 16-25; DN 80
PN 16-25 e DN 100 PN 16-25.

• Dal DN 150 esecuzione con flange mobili tipo slip-on:
maggior versatilità nelle applicazioni e possibilità di
orientare la valvola.

• Speciale guarnizione mobile per un funzionamento
affidabile e testato in tutte le condizioni reali
d‘esercizio.

• Minima pressione di tenuta: 0,5 bar.

>> prestazioni:
diagramma di
funzionamento
a pag. 5.11
e pag. 5.12

I materiali costituenti la valvola, i metalli, le gomme e i rivestimenti sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione
e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
