P. 47

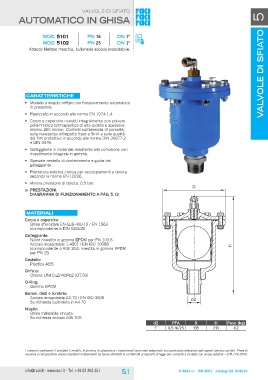

valvole di sfiato valvole di sfiato 5

AutomatiCO in ghisa

MOD. 5101 PN 16 DN 1“

MOD. 5102 PN 25 DN 1“

Attacco filettato maschio, bulloneria acciaio inossidabile.

Caratteristiche D

• Modello a singolo orifizio con funzionamento automatico H
in pressione.
d2
• Realizzato in accordo alla norma EN 1074-1,4.

• Corpo e coperchio rivestiti integralmente con polvere
poliammidica termoplastica di alta qualità e spessore
minimo 250 micron. Controlli sull’assenza di porosità,
sulla resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme DIN 30677-2
e DIN 3476.

• Galleggiante in materiale resistente alla corrosione con
rivestimento integrale in gomma.

• Speciale cestello di contenimento e guida del
galleggiante.

• Filettatura esterna conica per accoppiamenti a tenuta
secondo la norma EN 10226.

• Minima pressione di tenuta: 0,5 bar.

>> prestazioni:
diagramma di funzionamento a pag. 5.12

Materiali

Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)

Galleggiante:
Nylon rivestito in gomma EPDM per PN 10/16.
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente a AISI 304) rivestito in gomma EPDM
per PN 25

Cestello:
Plastica ABS

Orifizio:
Ottone UNI CuZn40Pb2 (OT.58)

O-Ring:
Gomma EPDM

Bulloni, dadi e rondelle:
Acciaio inossidabile A2-70 / EN ISO 3506.
Su richiesta bulloneria in A4-70

Nipplo:
Ghisa malleabile zincata.
Su richiesta acciaio AISI 316

d2 PFA D H Peso (kg)
213 4,2
1" 0,5-16/25 135

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
