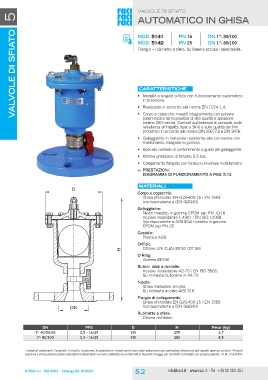

Page 48 - RACI
P. 48
valvole di sfiato 5 valvole di sfiato
Automatico in ghisa
MOD. 5141 PN 16 DN 1“- 80/100
MOD. 5142 PN 25 DN 1“- 80/100
Flangia + rubinetto a sfera, bulloneria acciaio inossidabile.
D Caratteristiche
H • Modello a singolo orifizio con funzionamento automatico
in pressione.
DN
• Realizzato in accordo alla norma EN 1074-1,4.
DN PFA
1"- 40/50/65 0,5 - 16/25 • Corpo e coperchio rivestiti integralmente con polvere
1"- 80/100 0,5 - 16/25 poliammidica termoplastica di alta qualità e spessore
minimo 250 micron. Controlli sull’assenza di porosità, sulla
resistenza all’impatto (test a 3kV) e sulla qualità del film
protettivo in accordo alle norme DIN 30677-2 e DIN 3476.
• Galleggiante in materiale resistente alla corrosione con
rivestimento integrale in gomma.
• Speciale cestello di contenimento e guida del galleggiante.
• Minima pressione di tenuta: 0,5 bar.
• Collegamento flangiato con foratura universale multidiametro.
>> prestazioni:
diagramma di funzionamento a pag. 5.12
Materiali
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)
Galleggiante:
Nylon rivestito in gomma EPDM per PN 10/16.
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente a AISI 304) rivestito in gomma
EPDM per PN 25
Cestello:
Plastica ABS
Orifizio:
Ottone UNI CuZn40Pb2 (OT.58)
O-Ring:
Gomma EPDM
Bulloni, dadi e rondelle:
Acciaio inossidabile A2-70 / EN ISO 3506.
Su richiesta bulloneria in A4-70
Nipplo:
Ghisa malleabile zincata.
Su richiesta acciaio AISI 316
Flangia di collegamento:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)
Rubinetto a sfera:
Ottone nichelato
D H Peso (kg)
135 275 6,7
135 280 8,5
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
