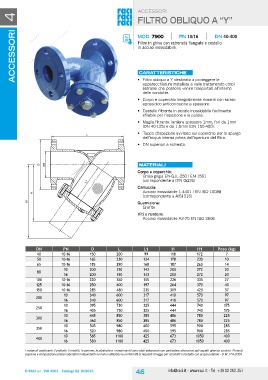

accessori 4 accessOri

filtro oBliqUo a “y”

moD. 7900 Pn 10/16 Dn 40-400

Filtro in ghisa con estremità flangiate e cestello
in acciao inossidabile.

H1 caratteristiche
H
D • Filtro obliquo a Y destinato a proteggere le
DN apparecchiature installate a valle trattenendo corpi
L1 estranei che possono venire trasportati all’interno
delle condotte.

• corpo e coperchio integralmente rivestiti con strato
epossidico anticorrosione a spessore.

• cestello filtrante in accaio inossidabile facilmente
sfilabile per l’ispezione e la pulizia.

• Maglia filtrante: lamiera spessore 1mm, fori da 1mm
(Dn 40-125) e da 1,5mm (Dn 150-400).

L • Tappo d’ispezione avvitato sul coperchio per lo spurgo
dell’acqua interna prima dell’apertura del filtro.

• Dn superiori a richiesta.

materiali

corpo e coperchio:
Ghisa grigia en-GJl-250 / en 1561
(corrispondente a Din GG25)

cartuccia:
acciaio inossidabile 1.4401 / en isO 10088
(corrispondente a aisi 316)

guarnizione:
Grafite

Viti e rondelle:
acciaio inossidabile a2-70 en isO 3506.

DN PN D L L1 H H1 Peso (kg)

40 10-16 150 200 99 118 172 7

50 10-16 165 230 134 178 233 10

65 10-16 185 290 168 187 260 14

80 10 200 310 143 200 272 20
16 200 310 143 200 272 20

100 10-16 220 350 155 226 335 27

125 10-16 250 400 197 264 370 40

150 10-16 285 480 235 309 420 57

200 10 340 600 317 410 570 97
16 340 600 317 410 570 97

250 10 395 730 325 444 740 175
16 405 730 325 444 740 175

300 10 445 850 385 486 780 225
16 460 850 385 486 780 225

350 10 505 980 400 595 900 285
16 520 980 400 595 900 285

400 10 565 1100 425 673 1050 400
16 580 1100 425 673 1050 400

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
