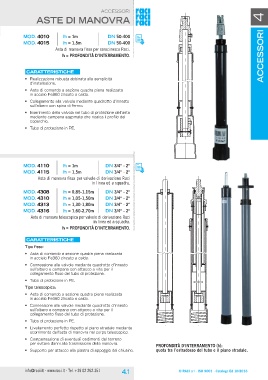

P. 41
accessori accessori 4
aste di manovra
MOD. 4010 h = 1m DN 50-400
MOD. 4015
h = 1,5m DN 50-400
Asta di manovra fissa per saracinesca Raci.
h = profondità d’interramento.
Caratteristiche
• Realizzazione robusta abbinata alla semplicità
d’installazione.
• Asta di comando a sezione quadra piena realizzata
in acciaio Fe360 zincato a caldo.
• Collegamento alla valvola mediante quadrotto d’innesto
sull’albero con spina di fermo.
• Inserimento della valvola nel tubo di protezione dell’asta
mediante campana sagomata che ricalca il profilo del
coperchio.
• Tubo di protezione in PE.
MOD. 4110 h = 1m DN 3/4“ - 2“
MOD. 4115 h = 1,5m DN 3/4“ - 2“
Asta di manovra fissa per valvole di derivazione Raci
in linea ed a squadra.
MOD. 4308 h = 0,85-1,15m DN 3/4“ - 2“
MOD. 4310 h = 1,05-1,50m DN 3/4“ - 2“
MOD. 4313 h = 1,30-1,80m DN 3/4“ - 2“
MOD. 4316 h = 1,60-2,70m DN 3/4“ - 2“
Asta di manovra telescopica per valvole di derivazione Raci
in linea ed a squadra.
h = profondità d’interramento.
Caratteristiche profondità d’interramento (h):
quota tra l’estradosso del tubo e il piano stradale.
Tipo fisso:
© RACI srl - ISO 9001 - Catalogo Ed 10/2016
• Asta di comando a sezione quadra piena realizzata
in acciaio Fe360 zincato a caldo.
• Connessione alle valvole mediante quadrotto d’innesto
sull’albero e campana con attacco a vite per il
collegamento fisso del tubo di protezione.
• Tubo di protezione in PE.
Tipo telescopico:
• Asta di comando a sezione quadra piena realizzata
in acciaio Fe360 zincato a caldo.
• Connessione alle valvole mediante quadrotto d’innesto
sull’albero e campana con attacco a vite per il
collegamento fisso del tubo di protezione.
• Tubo di protezione in PE.
• Livellamento perfetto rispetto al piano stradale mediante
scorrimento dell’asta di manovra nel corpo telescopico.
• Compensazione di eventuali cedimenti del terreno
per evitare danni alla trasmissione della manovra.
• Supporto per attacco alla piastra di appoggio del chiusino.
info@raci.it - www.raci.it - Tel. +39 02 262.351 4.1
