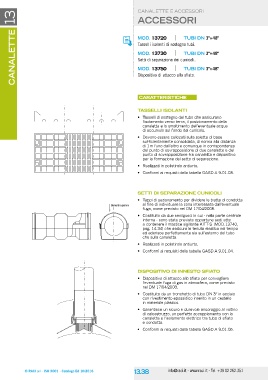

P. 160

canalette 13 canaleTTe e accessOri

accessori

moD. 13720 tUBi Dn 3"÷48"

Tasselli isolanti di sostegno tubi.

moD. 13730 tUBi Dn 3"÷48"

Setti di separazione dei cunicoli.

moD. 13750 tUBi Dn 3"÷48"

Dispositivo di attacco allo sfiato.

caratteristiche

tasselli isolanti

• Tasselli di sostegno del tubo che assicurano
l’isolamento verso terra, il posizionamento della
canaletta e lo smaltimento dell’eventuale acqua
di accumulo sul fondo del cunicolo.

• Devono essere collocati sulla soletta di base
sufficientemente consolidata, di norma alla distanza
di 1 m l’uno dall’altro e comunque in corrispondenza
del punto di sovrapposizione di due canalette e del
punto di sovrapposizione fra canaletta e dispositivo
per la formazione del setto di separazione.

• realizzati in polistirolo antiurto.

• conformi ai requisiti della tabella GasD a 9.01.03.

Elemento superiore setti Di seParazione cUnicoli

• Tappi di sezionamento per dividere le tratte di condotta
al fine di individuare la zona interessata dall’eventuale
fuga, come previsto nel DM 17/04/2008.

• costituito da due semigusci in cui - nella parte centrale
interna - sono state previste opportune sedi atte
a contenere il mastice sigillante KiTT-s (MOD. 13740,
pag. 14.34) che assicura le tenuta elastica nel tempo
ed aderisce perfettamente sia sull’esterno del tubo
che sulla canaletta.

• realizzati in polistirolo antiurto.

• conformi ai requisiti della tabella GasD a 9.01.04.

DisPositiVo Di innesto sfiato

• Dispositivo di attacco allo sfiato per convogliare
l’eventuale fuga di gas in atmosfera, come previsto
nel DM 17/04/2008.

• costituito da un tronchetto di tubo Dn 3’’ in acciaio
con rivestimento epossidico inserito in un cestello
in materiale plastico.

• Garantisce un sicuro e durevole ancoraggio al voltino
di calcestruzzo, un perfetto accoppiamento con la
canaletta e l’isolamento elettrico tra tubo di sfiato
e condotta.

• Conformi ai requisiti della tabella GASD A 9.01.05.
