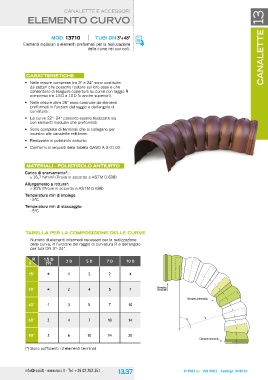

canaleTTe e accessOri canalette 13

elemento cUrVo

moD. 13710 tUBi Dn 3"÷48"

Elementi modulari o elementi preformati per la realizzazione
delle curve nei cunicoli.

caratteristiche

• nelle misure comprese tra 3’’ e 24’’ sono costituite
da settori che possono ruotare sul loro asse e che
consentono di eseguire coperture su curve con raggio r
compreso tra 1.5 D a 10 D (o anche superiori).

• nelle misure oltre 26’’ sono costruite da elementi
preformati in funzioni del raggio e dell’angolo di
curvatura.

• le curve 22"- 24" possono essere realizzate sia
con elementi modulari che preformati.

• sono complete di terminali che si collegano per
incastro alle canalette rettilinee.

• realizzate in polistirolo antiurto.

• conformi ai requisiti della tabella GasD a 9.01.02.

materiali - Polistirolo antiUrto

carico di snervamento*:
≥ 16,7 n/mm2 (Prove in accordo a asTM D 638)

allungamento a rottura*:
> 30% (Prove in accordo a asTM D 638)

temperatura min di impiego:
- 5°c

temperatura min di stoccaggio:
- 5°c

taBella Per la comPosizione Delle cUrVe

numero di elementi intermedi necessari per la realizzazione
della curva, in funzione del raggio di curvatura r e dell'angolo
per tubi Dn 3"- 24".

R 1(,59)D 3D 5D 7 D 10 D
α

*15° 1 2 2 4

*30° 2 4 5 7 tEelermmiennatloe

45° 1 3 5 7 10 Elemento intermedio
αR
60° 2 4 7 10 14
Elemento terminale
90° 3 6 10 14 20

(*) sono sufficienti i 2 elementi terminali.
