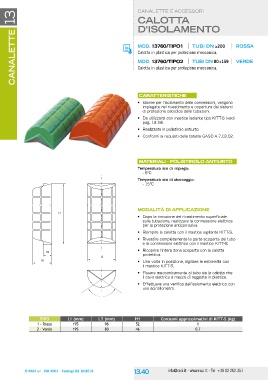

Page 162 - RACI

canalette 13 canaleTTe e accessOri

calotta
D'isolamento

moD. 13760/tiPo1 tUBi Dn ≥200 rossa
Calotta in plastica per protezione meccanica. VerDe

moD. 13760/tiPo2 tUBi Dn 80÷159
Calotta in plastica per protezione meccanica.

L1 caratteristiche
• idonee per l’isolamento delle connessioni, vengono
H2
H1 impiegate nel rivestimento e copertura dei sistemi
di protezione catodica delle tubazioni.
• Da utilizzarsi con mastice isolante tipo KiTT-s (vedi
pag. 13.34).
• realizzate in polistirolo antiurto.
• conformi ai requisiti della tabella GasD a 7.03.02.

materiali - Polistirolo antiUrto
temperatura min di impiego:

- 5°c
temperatura min di stoccaggio:

- 15°c

moDalità Di aPPlicazione
• Dopo la rimozione del rivestimento superficiale

sulla tubazione, realizzare la connessione elettrica
per la protezione anticorrosiva.
• riempire la calotta con il mastice sigillante KiTT-s.
• rivestire completamente la parte scoperta del tubo
e la connessione elettrica con il mastice KiTT-s.
• ricoprire l’intera zona scoperta con la calotta
L2 protettiva.
• Una volta in posizione, sigillare le estremità con
il mastice KiTT-s.
• Fissare meccanicamente al tubo sia la calotta che
il cavo elettrico a mezzo di reggette in plastica.
• effettuare una verifica dell’isolamento elettrico con
uno scintillometro.

TIPO L1 (mm) L2 (mm) H1 Consumi approssimativi di KITT-S (kg)

1 - Rossa 195 98 52 1

2 - verde 195 80 46 0.7

© RACI srl - ISO 9001 - Catalogo ed 10/2016 13.40 info@raci.it - www.raci.it - Tel. +39 02 262.351
