DisPOsiTiVi Di seGnalaZiOne segnalazione 13

cartelli Di
segnalazione

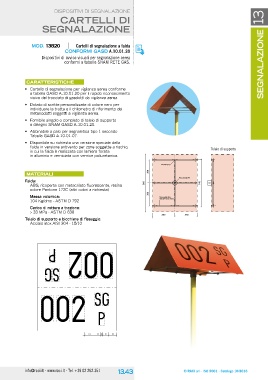

moD. 13820 Cartelli di segnalazione a falda
conformi gasD A.10.01.20

Dispositivi di avviso visuali per segnalazione aerea
conformi a tabelle SNAM RETE GAS.

caratteristiche Telaio di supporto

• cartello di segnalazione per vigilanza aerea conforme N° 8 fori Ø 7900
a tabella GasD a.10.01.20 per il rapido riconoscimento Foro centrale Ø 9360 360
visivo del tracciato di gasdotti da vigilanza aerea.
Tubo acciaio inox 740
• Dotato di scritte personalizzate di colore nero per AISI 304 20x10-15/10
individuare la tratta e il chilometro di riferimento dei
metanodotti soggetti a vigilanza aerea. 350 350

• Fornibile singolo o completo di telaio di supporto
a disegno snaM GasD a.10.01.20.

• abbinabile a palo per segnaletica tipo 1 secondo
Tabella GasD a.10.01.07.

• Disponibile su richiesta una versione speciale della
falda in versione antivento per zone soggette a rischio,
in cui la falda è realizzata con lamiera forata
in alluminio e verniciata con vernice poliuretanica.

materiali

falda:
aBs, ricoperta con metacrilato fluorescente, resina
colore Pantone 172c (altri colori a richiesta)

massa volumica:
104 Kg/dmc - asTM D 792

carico di rottura a trazione:
> 33 MPa - asTM D 638

telaio di supporto e bicchiere di fissaggio:
acciaio inox aisi 304 - 15/10

115 70 20 70 85
