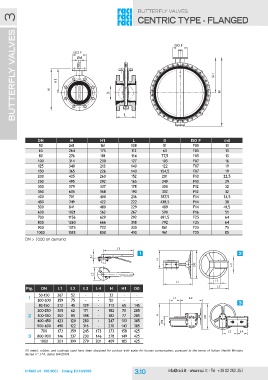

Page 40 - RACI

butterfly valves

CENTRIC TYPE - FLANGED
butterfly valves 3
H ISO F
H1
DISO F
H1Ød
H
L

DN H H1 L D ISO F Ød
50 241 161 108 51 F05 13
65 264 175 112 63 F05 13
80 276 181 114 77,5 F05 13
100 314 200 127 103 F07 16
125 340 213 140 122 F07 19
150 365 226 140 154,5 F07 19
200 435 260 152 201 F10 22,5
250 495 292 165 249 F10 29
300 579 337 178 300 F12 32
350 635 368 190 332 F12 32
400 701 400 216 387,5 F14 33,5
450 749 422 222 438,5 F14 38
500 841 480 229 489 F14 41,5
600 1021 562 267 590 F16 51
700 1156 629 292 691,5 F25 64
800 1260 666 318 792 F25 64
900 1375 722 330 861 F25 75
1000 1518 800 410 961 F25 85

DN > 1000 on demand. L1 2

1
L2 H
H
D0
H1

Fig. DN L1 L2 L3 L4 H H1 D0 L1 L2
L1 L2 L3
50-150 267 52 - - 32 - -
1 200-300 359 75 - - 50 - - 3

80-150 212 45 129 - 113 65 145

200-250 305 62 171 - 182 70 285

2 300-350 300 85 198 - 182 77 285 H
H1
400-450 423 120 280 - 247 103 385
D0

500-600 490 122 316 - 270 143 385

700 173 359 245 173 373 158 425 L3 L4

3 800-900 146 337 230 146 378 149 425

1000 201 399 279 201 409 185 425

All metal, rubber, and coatings used have been designed for contact with water for human consumption, pursuant to the terms of Italian Health Ministry
decree n° 174, dated 6/4/2004.
