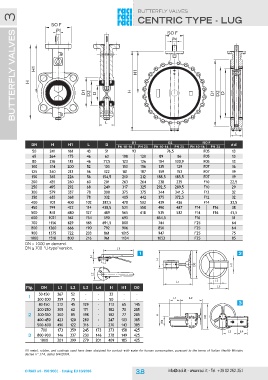

Page 38 - RACI
P. 38
butterfly valves
CENTRIC TYPE - LUG
ISOISOF F
ØdØd
butterfly valves 3ISOISOF F
H
H H1ØdØd
H1
D1
DD21
DD2
D
HH H1
H1
D1
DD21
DD2
D
LL
LL
DN H H1 L D D1 D2 ISO F Ød
PN 10-16 PN 25 PN 10-16 PN 25 PN 10-16 PN 25
50 241 161 43 51 93 76,5 F05 13
65 264 175
80 276 181 46 63 108 120 89 86 F05 13
100 314 200
125 340 213 46 77,5 123 126 104 100,9 F05 13
150 365 226
200 435 260 52 103 153 156 135 129 F07 16
250 495 292
300 579 337 56 122 181 187 159 153 F07 19
350 635 368
400 701 400 56 154,5 210 212 188,5 185,5 F07 19
450 749 422
500 841 480 60 201 263 264 238 235 F10 22,5
600 1021 562
700 1156 629 68 249 317 325 292,5 289,5 F10 29
800 1260 666
900 1375 722 78 300 375 375 344 341,5 F12 32
1000 1518 800
78 332 405 442 375 372,5 F12 32
102 387,5 470 502 439 436 F14 33,5
114 438,5 521 558 490 487 F14 F16 38
127 489 565 618 535 532 F14 F16 41,5
154 590 693 654,5 F16 51
165 691,5 800 744 F25 64
190 792 906 850 F25 64
203 861 1015 947 F25 75
216 961 1134 1053 F25 85
DN > 1000 on demand. L1
DN ≥ 700 "U-type"version.
1
L2 H 2
H
D0
H1
Fig. DN L1 L2 L3 L4 H H1 D0 L1 L2
L1 L2 L3
50-150 267 52 - - 32 - -
1 200-300 359 75 - - 50 - - 3
80-150 212 45 129 - 113 65 145
200-250 305 62 171 - 182 70 285
2 300-350 300 85 198 - 182 77 285 H
H1
400-450 423 120 280 - 247 103 385
D0
500-600 490 122 316 - 270 143 385
700 173 359 245 173 373 158 425 L3 L4
3 800-900 146 337 230 146 378 149 425
1000 201 399 279 201 409 185 425
All metal, rubber, and coatings used have been designed for contact with water for human consumption, pursuant to the terms of Italian Health Ministry
decree n° 174, dated 6/4/2004.
© RACI srl - ISO 9001 - Catalog Ed 10/2016 3.8 info@raci.it - www.raci.it - Tel. +39 02 262.351
