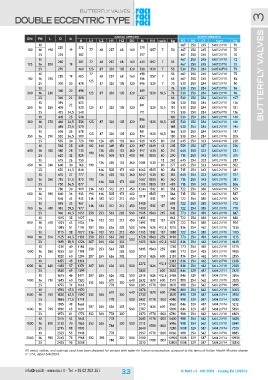

butterfly valves butterfly valves 3
DOUBLE ECCENTRIC TYPE
DN PN L D b manual operated motor operated
H L1 L2 H1 H2 D0 M H4 turns Nr. kg H3 M1 L3 type Kg
100 10 190 220 19 372 77 48 257 68 160 370 1257 7 467 250 245 SA07.2/F10 70
16 50 467 250 245 SA07.2/F10 70
25 235 382 397 467 250 245 SA07.2/F10 70
125 10 200 250 19 387 77 48 257 68 160 420 1257 7 52 467 250 245 SA07.2/F10 72
16 467 250 245 SA07.2/F10 72
25 270 460 125 87 320 105 320 530 1320 7 55 530 250 284 SA07.6/F10 75
150 10 210 285 19 405 77 48 257 68 160 498 1257 7 55 467 250 245 SA07.2/F10 75
16 300 20 478 125 87 516 7 65 467 250 245 SA07.2/F10 85
25 70 530 250 284 SA07.2/F10 90
320 105 320 596 1320
200 10 230 340 20 498 125 87 320 105 320 619 1320 18,5 76 530 250 284 SA07.2/F10 96
16 76 530 250 284 SA07.2/F10 96
25 360 22 508 632 86 530 250 284 SA07.6/F10 107
250 10 395 22 523 87 320 105 320 691 1320 18,5 106 530 250 284 SA07.2/F10 126
16 250 405 530 125 110 530 250 284 SA07.6/F10 131
25 425 24,5 540 711 115 530 250 284 SA07.6/F10 136
300 10 445 25 548 87 320 105 320 886 1320 18,5 120 530 250 284 SA07.2/F10 140
16 270 460 24,5 558 125 145 530 250 284 SA07.6/F10 166
25 485 27,5 570 830 169 530 254 284 SA10.2/F10 194
350 10 290 505 25 578 125 87 320 105 320 861 1320 18,5 166 530 250 284 SA07.6/F10 187
16 520 26,5 588 874 180 530 254 284 SA10.2/F10 205
25 555 30 720 190 126 435 133 360 928 1435 80 203 645 254 323 SA07.6/F10 228
10 565 25 639 182 140 349 152 320 897 1349 18 205 559 250 337 SA07.6/F10 226
400 16 310 580 28 733 190 126 435 133 360 917 1435 80 210 645 250 323 SA07.6/F10 231
25 620 32 825 146 505 173 400 961 1505 80 290 715 250 343 SA10.2/F10 311
450 10 615 26 750 190 126 435 133 360 1081 1435 18 262 645 254 323 SA10.2/F10 287
16 330 640 30 763 80 277 645 254 323 SA07.6/F10 302
25 670 34,5 848 146 505 173 400 1062 1505 80 356 715 254 343 SA10.2/F10 381
10 670 27 777 126 435 133 360 1047 1435 80 352 645 254 323 SA07.6/F10 377
500 16 350 715 31,5 870 190 146 505 173 400 1067 1505 80 360 715 250 343 SA10.2/F10 381
25 730 36,5 877 1105 1505 157 485 715 250 343 SA07.6/F10 506
10 780 30 909 216 183 512 212 450 1244 1512 80 558 722 250 380 SA07.6/F10 579
600 16 390 840 36 933 190 146 505 173 400 1219 1505 157 566 715 250 343 SA07.6/F10 587
25 845 42 942 216 183 512 212 450 1512 580 722 254 380 SA10.2/F10 605
700 10 430 895 33 967 216 183 512 212 450 1405 1512 157 691 722 250 380 SA07.6/F10 712
16 910 39,5 977 1400 745 722 254 380 SA10.2/F10 770
25 960 46,5 1051 258 253 563 283 500 1505 1563 215 842 773 254 450 SA10.2/F10 867
800 10 1015 35 1027 216 183 512 212 450 1493 1512 157 863 722 254 380 SA10.2/F10 888
16 470 1025 43 1034 1493 875 722 254 380 SA10.2/F10 900
25 1085 51 1176 287 265 626 302 500 1696 1626 412,5 1210 836 254 462 SA10.2/F10 1235
10 1115 38 1077 216 183 512 212 450 1703 1512 157 1080 722 254 380 SA10.2/F10 1105
900 16 510 1125 46,5 1133 258 253 563 283 500 1728 1563 255 1190 773 254 450 SA10.2/F10 1215
25 1185 55,5 1226 287 265 626 302 1623 1626 412,5 1620 836 254 462 SA10.2/F10 1645
10 1230 40 1186 258 253 563 283 500 1895 1563 255 1750 773 254 450 SA10.2/F10 1775
1000 16 550 1255 50 1198 283 1880 773 254 450 SA10.2/F10 1905
25 1320 60 1294 287 265 626 302 2050 1626 600 2130 836 254 462 SA10.2/F10 2155
10 1455 45 1361 265 626 302 500 2272 1626 412,5 2313 836 254 462 SA10.2/F10 2338
1200 16 630 1485 57 1376 287 2330 836 254 462 SA14.2/F10 2355
25 1530 69 1399 2435 600 2620 846 329 487 SA14.2/F14 2670
10 1675 46 1471 287 265 626 302 500 2515 1626 412,5 3456 846 329 487 SA14.2/F14 3506
1400 16 710 1685 60 1520 352 365 670 330 640 2632 1670 600 3510 880 254 562 SA10.2/F10 3535
25 1755 74 1663 778 500 2285 1778 1200 3870 988 254 562 SA10.2/F10 3895
1500 10 1785 47,5 1570 365 670 330 640 2678 1670 600 2980 880 254 562 SA10.2/F10 3005
16 750 1820 62,5 1590 352 2730 3870 890 329 587 SA14.2/F14 3920
25 1865 77,5 1718 778 500 2432 1778 1200 4980 998 329 587 SA14.2/F14 5030
1600 10 1915 49 1661 287 265 626 302 500 2770 1626 600 5162 846 329 487 SA14.2/F14 5212
16 790 1930 65 1601 2787 5800 846 329 487 SA14.2/F14 5850
25 1975 81 1773 352 365 778 330 2570 1778 1500 6780 988 254 562 SA10.2/F10 6805
10 2115 52 1843 778 2682 1778 1200 5400 988 254 562 SA10.2/F10 5425
1800 16 870 2130 70 1863 352 365 788 330 500 2713 1788 1500 5916 998 254 562 SA10.2/F10 5941
25 2195 88 1893 2840 7280 1008 329 587 SA14.2/F14 7330
10 2325 55 1948 778 2957 1778 1200 8860 988 254 562 SA10.2/F10 8885
2000 16 950 2345 75 1968 352 365 788 330 500 3100 1788 1500 10900 1008 329 587 SA14.2/F14 10950
25 2425 95 2008 3210 13800 1008 329 587 SA14.2/F14 13850
All metal, rubber, and coatings used have been designed for contact with water for human consumption, pursuant to the terms of Italian Health Ministry decree
n° 174, dated 6/4/2004.
