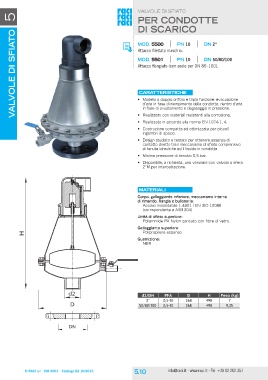

Page 56 - RACI
P. 56
valvole di sfiato 5 valvole di sfiato
PER CONDOTTE
Di scarico
MOD. 5500 PN 10 DN 2“
Attacco filettato maschio.
MOD. 5501 PN 10 DN 50/80/100
Attacco flangiato (con asole per DN 80 -100).
H Caratteristiche
• Modello a doppio orifizio e tripla funzione: evacuazione
d’aria in fase di riempimento della condotta, rientro d’aria
in fase di svuotamento e degasaggio in pressione.
• Realizzato con materiali resistenti alla corrosione.
• Realizzato in accordo alla norma EN 1074-1, 4.
• Costruzione compatta ed ottimizzata per piccoli
ingombri di spazio.
• Design studiato e testato per ottenere assenza di
contatto diretto tra il meccanismo di sfiato comprensivo
di tenute idrauliche ed il liquido in condotta.
• Minima pressione di tenuta: 0,5 bar.
• Disponibile, a richiesta, una versione con valvola a sfera
2”M per intercettazione.
Materiali
Corpo, galleggiante inferiore, meccanismo interno
di rimando, flangia e bulloneria:
Acciaio inossidabile 1.4301 / EN ISO 10088
(corrispondente a AISI 304)
Unità di sfiato superiore:
Poliammide PA Nylon caricato con fibre di vetro.
Galleggiante superiore:
Polipropilene espanso
Guarnizione:
NBR
d2 d2/DN PFA D H Peso (kg)
D 2" 0,5-10 268 490 7
0,5-10 268 490 9,25
DN 50/80/100
© RACI srl - ISO 9001 - Catalogo Ed 10/2016 5.10 info@raci.it - www.raci.it - Tel. +39 02 262.351
